La demande mondiale de cartouches filtrantes haute performance ne cesse de croître dans des secteurs tels que le traitement de l'eau, l'industrie pharmaceutique, l'agroalimentaire, la chimie, la microélectronique, les biotechnologies et la production industrielle. Face à des exigences de filtration toujours plus strictes, les fabricants doivent améliorer non seulement la qualité de leurs produits, mais aussi l'efficacité et la constance de leurs processus de production.
L'une des étapes les plus critiques de la fabrication d'une cartouche filtrante plissée consiste à fixer les embouts en plastique à l'élément filtrant plissé. La solidité, la précision et l'intégrité de cette liaison influent directement sur les performances de filtration, la résistance à la pression et la durée de vie de la cartouche. Des embouts mal soudés peuvent entraîner des fuites, des contournements de fluide, une réduction de l'efficacité de filtration et une défaillance prématurée du produit.
Pour garantir une production constante et de haute qualité, de nombreux fabricants intègrent des machines de soudage automatisées des embouts dans leurs lignes d'assemblage complètes de cartouches filtrantes. Ces machines fonctionnent en parfaite synergie avec les équipements de plissage, de découpe, de soudage des joints, d'inspection et de conditionnement, créant ainsi un processus de fabrication rationalisé capable de produire des cartouches filtrantes haut de gamme avec une excellente répétabilité et une productivité optimale.
Cet article explore l'importance du soudage des embouts, les avantages de l'intégration des machines à souder dans les chaînes d'assemblage automatisées et les technologies qui soutiennent une fabrication efficace et à grande échelle de cartouches filtrantes.

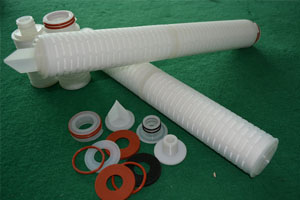

Une cartouche filtrante plissée se compose de plusieurs éléments assemblés en une seule unité de filtration, notamment :
- média filtrant plissé
- Noyau de soutien interne
- cage de protection extérieure
- Embouts en plastique
- Adaptateurs
- Joints toriques ou joints d'étanchéité
Parmi ces composants, les embouts remplissent plusieurs fonctions essentielles :
- Fixez le média filtrant.
- Scellez la cartouche pour éviter toute fuite de liquide.
- Fournir un soutien structurel
- Raccordez la cartouche au boîtier de filtration.
- Maintenir l'intégrité de la pression pendant le fonctionnement
Une soudure solide et uniforme entre le média filtrant et les embouts garantit que tout le fluide de traitement traverse le média filtrant plutôt que de le contourner.
Bien que l'assemblage manuel puisse convenir aux petits volumes de production, il présente plusieurs limitations pour la fabrication moderne.
Les difficultés courantes comprennent :
- Qualité de soudure irrégulière
- Températures de chauffage variables
- Pression de soudage irrégulière
- efficacité de production réduite
- Augmentation des coûts de main-d'œuvre
- Taux de rejet plus élevés
- Dépendance accrue de l'opérateur
Face à l'augmentation constante des attentes des clients et des normes de qualité, les fabricants ont de plus en plus besoin de solutions automatisées qui minimisent ces variables.
L'intégration de machines à souder les embouts dans une ligne de production complète offre de nombreux avantages opérationnels et qualitatifs.
Les systèmes de soudage automatisés fonctionnent selon des paramètres contrôlés avec précision, notamment :
- température de chauffage
- Temps de chauffage
- Pression de soudage
- Temps de refroidissement
- Précision du positionnement
Chaque cartouche est produite dans les mêmes conditions de processus, ce qui garantit une qualité de soudure très constante.
L'automatisation des équipements augmente considérablement la capacité de production.
Comparativement à la production manuelle, les systèmes de soudage intégrés offrent :
- cycles de production plus rapides
- Temps de manutention réduit
- Fonctionnement continu
- Temps d'arrêt réduit
- Augmentation de la production quotidienne
Cela permet aux fabricants de répondre à la demande croissante du marché sans sacrifier la qualité.
L'automatisation permet de réduire plusieurs coûts de production, notamment :
- Travail direct
- Déchets matériels
- Retravail du produit
- Maintenance des équipements
- coûts d'inspection de la qualité
Bien que les systèmes automatisés nécessitent un investissement initial, ils permettent souvent de réaliser des économies substantielles à long terme grâce à une productivité accrue et à une réduction des défauts.
Une chaîne de montage entièrement intégrée combine plusieurs processus de fabrication en un flux de travail efficace.
Les systèmes d'alimentation automatique en matériaux assurent un approvisionnement stable tout en réduisant la manutention manuelle.
La machine à plisser crée des plis uniformes qui maximisent la surface de filtration.
Les avantages comprennent :
- Capacité de rétention des impuretés plus élevée
- débits améliorés
- chute de pression plus faible
- Durée de vie des cartouches prolongée
Les machines de découpe automatiques produisent des médias filtrants aux dimensions précises.
Une découpe précise améliore :
- Précision d'assemblage
- Alignement des soudures
- Utilisation des matériaux
- Cohérence de la production
Le média plissé est assemblé pour former un élément filtrant cylindrique.
La fiabilité du soudage par points garantit :
- Résistance structurelle
- Construction sans fuites
- Géométrie de cartouche stable
La station de soudage des embouts relie l'ensemble du média filtrant aux embouts en plastique.
Les systèmes modernes comprennent généralement :
- Positionnement automatique
- Chauffage contrôlé
- Contrôle précis de la pression
- Gestion du cycle de refroidissement
- Déchargement automatisé
Cette étape a un impact direct sur les performances d'étanchéité de la cartouche.
Certains modèles de cartouches nécessitent des adaptateurs ou des raccords supplémentaires.
Le soudage automatisé des adaptateurs améliore la régularité dimensionnelle tout en réduisant le temps d'assemblage.
Des stations de contrôle intégrées vérifient la qualité des produits avant leur emballage.
Les tests typiques comprennent :
- inspection visuelle
- Mesure dimensionnelle
- Essais de pression
- test du point de bulle
- Tests de débit
- Tests d'étanchéité
Les systèmes d'emballage automatiques améliorent l'efficacité tout en protégeant les cartouches finies pendant le transport et le stockage.
De nombreux fabricants optent désormais pour la technologie de soudage infrarouge sans contact pour l'assemblage des embouts.
Contrairement au soudage conventionnel par plaque chauffante, les systèmes infrarouges chauffent les surfaces plastiques sans contact physique.
Les avantages comprennent :
- répartition uniforme de la chaleur
- Déformation du matériau réduite
- surfaces de soudage plus propres
- Aspect des soudures amélioré
- Liaison moléculaire forte
- exigences d'entretien réduites
Les systèmes de chauffage infrarouge de pointe, dotés d'une technologie de refroidissement par eau, améliorent la stabilité de la température et garantissent ainsi des performances de soudage constantes en production continue. Cette conception réduit la surchauffe, minimise l'adhérence des matériaux et assure des soudures robustes et étanches, conformes aux exigences des applications de filtration industrielle.
Les chaînes de montage modernes intègrent de plus en plus de systèmes de contrôle intelligents.
Les automates programmables (PLC) et les interfaces homme-machine (IHM) permettent aux opérateurs de surveiller et d'ajuster les paramètres de production en temps réel.
Les principaux contrôles de processus comprennent :
- température de chauffage
- durée de soudage
- Réglages de pression
- cycles de refroidissement
- vitesse de production
- Surveillance des alarmes
- Enregistrement des données
Ces commandes contribuent à assurer une production stable tout en simplifiant le fonctionnement des machines et le dépannage.
Une qualité de produit constante exige une surveillance continue à chaque étape de la production.
Les procédures de contrôle qualité importantes comprennent :
Les opérateurs vérifient :
- qualité de la soudure
- Uniformité des plis
- Propreté des surfaces
- Alignement des composants
Les tests d'étanchéité confirment que les joints soudés assurent une étanchéité complète sans fuite de fluide.
Les essais de résistance à la pression évaluent l'intégrité structurelle en conditions de fonctionnement.
Pour les cartouches filtrantes à membrane, le test du point de bulle vérifie l'intégrité de la membrane et l'étanchéité.
Les tests de débit confirment que la cartouche finie répond aux spécifications de conception en matière de perte de charge et de débit.
Une assurance qualité complète minimise les défaillances des produits et accroît la confiance des clients.
Les machines de soudage intégrées pour embouts permettent la production de cartouches filtrantes utilisées dans de nombreuses industries.
Les cartouches filtrantes protègent les systèmes d'osmose inverse, les équipements d'ultrafiltration et les stations d'épuration municipales.
Une filtration fiable garantit la qualité des produits lors de la transformation des boissons, des produits laitiers, des huiles alimentaires et de l'eau en bouteille.
Les cartouches étanches sont essentielles pour la filtration stérile et la conformité réglementaire.
La fabrication des semi-conducteurs exige une filtration d'eau ultra-pure d'une fiabilité extrêmement élevée.
La filtration chimique industrielle exige des cartouches durables capables de fonctionner dans des conditions difficiles.
Les systèmes de filtration industrielle nécessitent des cartouches mécaniquement robustes, offrant une étanchéité constante et une longue durée de vie.
Les technologies de fabrication continuent d'évoluer vers une automatisation et une numérisation accrues.
Les développements futurs comprennent :
- Optimisation de la production assistée par l'IA
- Inspection par vision industrielle
- Manipulation robotisée des cartouches
- Classification automatique de la qualité
- Maintenance prédictive des équipements
- traçabilité numérique de la production
- surveillance à distance des équipements
- Intégration de l'usine intelligente
Ces technologies améliorent l'efficacité de la production tout en maintenant une qualité de produit exceptionnelle.
Le soudage des embouts joue un rôle déterminant dans les performances et la fiabilité des cartouches filtrantes plissées. L'intégration de machines automatisées de soudage des embouts dans les lignes d'assemblage complètes de cartouches filtrantes permet aux fabricants d'obtenir une qualité de soudure constante, une productivité accrue, des coûts d'exploitation réduits et une fiabilité produit améliorée.
En combinant un plissage de précision, une découpe précise, un soudage fiable des coutures, un soudage infrarouge sans contact avancé des embouts, un contrôle intelligent des processus et des tests de qualité complets, les lignes de production modernes fournissent des cartouches filtrantes qui répondent aux exigences rigoureuses du traitement de l'eau, des produits pharmaceutiques, de l'alimentation et des boissons, de l'électronique, du traitement chimique et de nombreuses autres industries.
Alors que l'industrie de la filtration continue d'exiger une plus grande efficacité, des normes de qualité plus strictes et une capacité de production plus élevée, les lignes d'assemblage intégrées équipées d'une technologie de soudage de pointe des embouts resteront essentielles pour les fabricants cherchant à produire des cartouches filtrantes étanches et performantes, capables de fonctionner de manière fiable dans les applications les plus exigeantes au monde.
