Face à l'importance croissante des systèmes de filtration dans des secteurs tels que la pharmacie, l'agroalimentaire, la microélectronique, le traitement de l'eau, la chimie et les biotechnologies, la demande en cartouches filtrantes de haute qualité ne cesse de croître. Les cartouches filtrantes modernes doivent non seulement garantir une efficacité de filtration optimale, mais aussi une intégrité structurelle exceptionnelle afin d'assurer un fonctionnement sûr et fiable même dans des conditions exigeantes.
L'un des procédés de fabrication les plus importants qui déterminent les performances d'une cartouche filtrante plissée est le soudage de ses embouts en plastique. Une soudure fragile ou irrégulière peut créer des fuites, permettant à du liquide ou du gaz non filtré de traverser la cartouche. Même une fuite microscopique peut compromettre la qualité du produit, réduire l'efficacité de la filtration ou entraîner des pannes coûteuses du système.
Pour surmonter ces difficultés, les fabricants adoptent de plus en plus la technologie de soudage infrarouge (IR) sans contact. Contrairement au soudage traditionnel par plaque chauffante, le soudage infrarouge chauffe les composants en plastique sans contact physique, ce qui permet d'obtenir des soudures plus nettes, une meilleure homogénéité et une étanchéité renforcée. Ce procédé de fabrication avancé est devenu une solution privilégiée pour la production de cartouches filtrantes plissées haut de gamme répondant aux exigences strictes des applications de filtration modernes.
Une cartouche filtrante plissée se compose de plusieurs éléments qui doivent fonctionner ensemble comme une seule unité de filtration étanche. Ces éléments comprennent généralement :
- média filtrant plissé
- Noyau de soutien interne
- cage de protection extérieure
- Embouts en plastique
- Adaptateurs
- Joints toriques ou joints d'étanchéité
La liaison entre le média filtrant et les embouts est particulièrement critique. En fonctionnement, tout le fluide de process doit traverser le média filtrant. Si la soudure de l'embout est défectueuse, du liquide ou du gaz peut contourner la couche filtrante, permettant ainsi aux contaminants de pénétrer dans le process en aval.
Le soudage étanche offre plusieurs avantages importants :
- Garantit l'intégrité complète de la filtration
- Élimine les fuites de contournement
- Améliore la fiabilité du produit
- Prolonge la durée de vie de la cartouche
- Réduit les plaintes des clients
- Contribue au respect des normes strictes de l'industrie
- Accroît la confiance dans les applications de filtration critiques
Pour les industries où la pureté du produit est essentielle, comme la fabrication de produits pharmaceutiques ou la production d'eau ultrapure, une construction sans fuite n'est pas une option, c'est une exigence fondamentale.
Le soudage infrarouge est un procédé d'assemblage thermique qui utilise le rayonnement infrarouge pour chauffer les surfaces plastiques jusqu'à leur point de fusion. Une fois la température requise atteinte, les composants sont mis en contact sous pression contrôlée afin de créer une liaison moléculaire solide.
Contrairement au soudage conventionnel par plaque chauffante, la source de chaleur ne touche jamais les composants en plastique.
Le processus de soudage de base comprend quatre étapes :
- Positionnement des composants en plastique.
- Chauffage des surfaces à assembler par rayonnement infrarouge.
- Rapprochement des surfaces en fusion sous pression contrôlée.
- Refroidissement de l'ensemble soudé tout en maintenant l'alignement.
L'absence de contact direct entre l'élément chauffant et les pièces en plastique réduit considérablement les risques de contamination et d'endommagement de la surface.
Comme l'élément chauffant ne touche jamais le plastique, il n'y a ni transfert de matière ni collage pendant la production.
Cela donne :
- surfaces de soudure plus propres
- Maintenance réduite
- Durée de vie prolongée des équipements
- Aspect du produit amélioré
Le rayonnement infrarouge chauffe uniformément la surface de soudure.
Le chauffage uniforme permet :
- Profondeur de fusion constante
- Géométrie de soudure stable
- Réduction du stress interne
- Qualité de soudure supérieure
Cette constance est particulièrement importante pour les cartouches filtrantes plissées de grand diamètre.
Le chauffage par contact traditionnel peut entraîner une pression excessive ou une surchauffe localisée.
Le soudage infrarouge minimise :
- Déformation plastique
- Gauchissement
- fonte inégale
- défauts de surface
Il en résulte une précision dimensionnelle améliorée sur l'ensemble de la cartouche finie.
Lorsque les deux surfaces plastiques sont chauffées uniformément avant d'être assemblées, une fusion moléculaire se produit sur toute l'interface de soudure.
Cela produit :
- haute résistance mécanique
- Excellentes performances d'étanchéité
- durabilité à long terme
- Résistance fiable aux fuites
Des soudures robustes sont particulièrement importantes pour les cartouches fonctionnant sous pression élevée ou soumises à des fluctuations de pression fréquentes.
Bien que le soudage par plaque chauffante soit largement utilisé depuis de nombreuses années, le soudage infrarouge offre plusieurs améliorations significatives.
| Fonctionnalité |
Soudage traditionnel à plaque chauffante |
Soudage infrarouge sans contact |
| Méthode de chauffage |
Contact direct |
Rayonnement infrarouge sans contact |
| Propreté des surfaces |
Le matériau peut adhérer à la plaque chauffante. |
procédé de chauffage propre |
| Uniformité de la température |
Modéré |
Excellent |
| Déformation plastique |
Risque plus élevé |
Réduction significative |
| Aspect de la soudure |
Peut varier |
Constant et propre |
| Entretien |
Nettoyage fréquent requis |
exigences d'entretien réduites |
| Cohérence de la production |
Bien |
Excellent |
Pour les fabricants recherchant une production à grand volume et une qualité constante, le soudage infrarouge offre des avantages indéniables.
L'une des dernières innovations en matière d'équipement de soudage infrarouge est l'intégration de la technologie de refroidissement par eau.
Lors d'une production en continu, les systèmes de chauffage infrarouge génèrent une énergie thermique considérable. Sans un contrôle efficace de la température, une chaleur excessive peut nuire à la régularité des soudures.
Les systèmes de refroidissement par eau offrent plusieurs avantages :
- Températures de fonctionnement stables
- Précision de chauffage améliorée
- Dérive thermique réduite
- Cycles de soudage constants
- Durée de vie prolongée des équipements
- meilleure répétabilité de la production
En maintenant des conditions de fonctionnement optimales, les systèmes infrarouges refroidis à l'eau garantissent une qualité de soudage fiable même lors de longues séries de production.
La fabrication moderne des cartouches filtrantes repose de plus en plus sur des lignes de production automatisées qui intègrent le soudage infrarouge à d'autres procédés de précision.
Une chaîne de production typique comprend :
- plissage automatique des médias filtrants
- Découpe de précision des médias
- Soudage au point central
- Soudage infrarouge des embouts
- Soudage d'adaptateur
- inspection visuelle
- Tests de qualité
- Conditionnement
L'automatisation améliore l'efficacité de la production tout en garantissant que chaque cartouche est fabriquée selon des paramètres de processus identiques.
Ce niveau de régularité est difficile à atteindre par assemblage manuel.
Même avec une technologie de soudage avancée, chaque cartouche filtrante doit subir des tests de qualité complets avant expédition.
Les procédures d'inspection courantes comprennent :
Les opérateurs examinent :
- Uniformité de la soudure
- Finition de surface
- Alignement des composants
- Aspect général

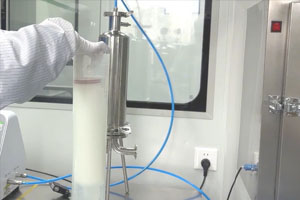

La cartouche assemblée est soumise à une pression interne afin de vérifier l'absence de fuites au niveau des joints soudés.
Pour les cartouches à membrane, le test du point de bulle confirme l'intégrité de la membrane et l'étanchéité correcte.
Ce test vérifie que la cartouche peut résister à des pressions supérieures aux conditions normales de fonctionnement sans défaillance structurelle.
Les tests de débit garantissent que la cartouche soudée conserve les performances de filtration requises sans perte de pression excessive.
Ces procédures de contrôle qualité permettent de garantir que chaque cartouche répond aux spécifications du client et aux normes de l'industrie.
La technologie de soudage infrarouge sans contact convient à la fabrication de cartouches filtrantes utilisées dans un large éventail d'industries.
Les cartouches filtrantes plissées à haut débit protègent les systèmes d'osmose inverse et les équipements de traitement des eaux industrielles.
Les cartouches étanches garantissent la pureté du produit lors de la filtration des boissons, des produits laitiers, des huiles alimentaires et de l'eau en bouteille.
La filtration stérile exige des cartouches parfaitement étanches afin de garantir la sécurité du produit et la conformité réglementaire.
Les systèmes d'eau ultra-pure utilisés dans la fabrication des semi-conducteurs dépendent de cartouches filtrantes de précision sans aucune fuite de contournement.
Les usines chimiques ont besoin de cartouches filtrantes durables capables de résister à des fluides agressifs tout en maintenant une étanchéité fiable.
Avec l'évolution constante des technologies de fabrication, les systèmes de soudage infrarouge deviennent de plus en plus intelligents et efficaces.
Les développements émergents comprennent :
- Surveillance des processus assistée par l'IA
- Retour d'information en temps réel sur la température
- Optimisation automatique des paramètres de soudage
- Inspection de qualité par vision industrielle
- Maintenance prédictive
- Émetteurs infrarouges à faible consommation d'énergie
- traçabilité numérique de la production
- Intégration de la fabrication intelligente
Ces innovations permettront d'améliorer encore la régularité de la production tout en réduisant les coûts de fabrication.
L'étanchéité est un critère de qualité essentiel pour les cartouches filtrantes plissées modernes. La qualité de chaque soudure influe directement sur les performances de filtration, la fiabilité du produit et la satisfaction du client.
La technologie de soudage infrarouge sans contact a révolutionné la fabrication des cartouches filtrantes en assurant un chauffage plus propre, une répartition uniforme de la température, une liaison moléculaire renforcée et une régularité de production nettement améliorée. Associée à une technologie de refroidissement par eau de pointe, à des systèmes d'assemblage automatisés et à un contrôle qualité rigoureux, la soudure infrarouge permet aux fabricants de produire des cartouches filtrantes haut de gamme répondant aux exigences strictes des industries du traitement de l'eau, pharmaceutique, agroalimentaire, électronique et chimique.
Face aux exigences croissantes en matière de performance et de fiabilité des applications de filtration, les fabricants qui investissent dans la technologie de soudage infrarouge sans contact seront mieux placés pour produire des cartouches filtrantes étanches, d'une qualité constante, d'une durée de vie prolongée et garantissant une satisfaction client optimale. Ce procédé de soudage innovant améliore non seulement l'efficacité de la production, mais contribue également à définir la prochaine génération de produits de filtration haute performance.
