Soudage d'adaptateurs sur mesure : Production de configurations d'extrémité 222, 226 et DOE Introduction
Les cartouches filtrantes sont utilisées dans une grande variété de systèmes de filtration industrielle, des stations d'épuration et de l'industrie pharmaceutique à la transformation des aliments et des boissons, en passant par l'électronique et la production chimique. Si le média filtrant détermine la capacité de la cartouche à éliminer les contaminants, la configuration de ses extrémités joue un rôle tout aussi important pour garantir une installation correcte, une étanchéité fiable et la compatibilité avec les boîtiers de filtre. Parmi les configurations d'extrémité les plus courantes figurent les modèles 222 , 226 et DOE (Double Open End) . Chaque configuration est conçue pour des systèmes de filtration et des conditions de fonctionnement spécifiques. La fabrication de ces adaptateurs exige une technologie de soudage de précision, un positionnement exact et un contrôle qualité rigoureux afin de garantir une étanchéité parfaite et une longue durée de vie.
Les machines modernes de soudage automatique d'adaptateurs ont transformé la fabrication des cartouches filtrantes en assurant une qualité de soudure constante, une efficacité de production élevée et la flexibilité nécessaire pour produire plusieurs modèles de cartouches sur la même ligne de production.
Cet article explore le processus de fabrication du soudage d'adaptateurs personnalisés, les caractéristiques des configurations d'extrémité 222, 226 et DOE, et l'importance de la technologie de soudage avancée dans la production de cartouches filtrantes fiables.

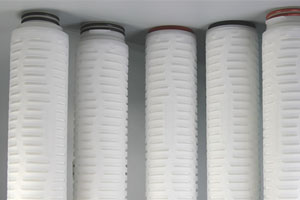

Comprendre les configurations d'extrémité des cartouches filtrantes
L'adaptateur assure l'interface entre la cartouche filtrante et le boîtier du filtre. Il garantit une installation sécurisée, une étanchéité optimale et un remplacement aisé de la cartouche.
Différents systèmes de filtration nécessitent différents modèles d'adaptateurs. 222 Fin de la configuration
L'adaptateur 222 est doté d'une conception à double joint torique qui offre une excellente résistance aux fuites. Ses avantages comprennent :
Installation sécurisée
Étanchéité fiable sous pression
Remplacement facile de la cartouche
Excellente compatibilité chimique
Convient aux systèmes de filtration sanitaire
La configuration 222 est largement utilisée dans les applications pharmaceutiques, alimentaires et de boissons, ainsi que dans le traitement de l'eau de haute pureté.
226 Fin de la configuration
L'adaptateur 226 est conçu avec des languettes de verrouillage et un joint torique, offrant une sécurité mécanique supplémentaire. Ses avantages comprennent :
Mécanisme de verrouillage robuste
haute résistance à la pression
Excellente résistance aux vibrations
Positionnement sécurisé pendant l'opération
Ce type de conception est couramment utilisé dans le traitement des eaux industrielles, les procédés chimiques et les systèmes de filtration à haut débit.
DOE (Double extrémité ouverte)
Les cartouches DOE sont ouvertes aux deux extrémités et sont installées à l'aide de mécanismes d'étanchéité à ressort ou à compression à l'intérieur du boîtier. Les avantages comprennent :
Construction simple
Conception économique
Entretien facile
Compatibilité avec de nombreux boîtiers de filtre standard
Les cartouches DOE sont largement utilisées dans la filtration industrielle générale, la purification de l'eau et les systèmes de préfiltration.
L'importance du soudage de précision des adaptateurs
Le soudage des adaptateurs est l'une des dernières étapes d'assemblage dans la production de cartouches filtrantes. Un mauvais alignement ou une soudure défectueuse peuvent compromettre les performances globales de la cartouche.
Le soudage de précision garantit :
Joint étanche
Positionnement précis de l'adaptateur
haute résistance mécanique
Compatibilité fiable avec les boîtiers
Longue durée de vie
Qualité constante des produits
Même de petites variations lors du soudage peuvent entraîner des difficultés d'installation ou un contournement du fluide, réduisant ainsi l'efficacité de la filtration.
Procédé de soudage automatisé des adaptateurs
Les lignes de production modernes utilisent des machines de soudage d'adaptateurs automatisées pour améliorer la précision et la productivité.
Un processus typique comprend les étapes suivantes : Positionnement des composants
La cartouche filtrante et l'adaptateur sont positionnés automatiquement à l'aide de dispositifs de précision afin de garantir un alignement parfait avant le soudage. Chauffage contrôlé
Les surfaces de l'adaptateur et de la cartouche sont chauffées dans des conditions soigneusement contrôlées afin d'atteindre la température de fusion appropriée sans endommager les composants environnants. Soudage et collage
Après chauffage, l'adaptateur est pressé sur la cartouche avec une force contrôlée, créant une liaison moléculaire forte entre les composants en plastique. Refroidissement
L'ensemble soudé est maintenu en position pendant le refroidissement afin de préserver la précision dimensionnelle et d'éviter toute déformation.
L'automatisation garantit que chaque cartouche suit les mêmes paramètres de production, ce qui assure une qualité de soudure constante pour de grands volumes de production.

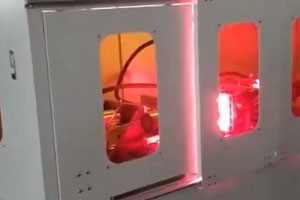

Soudage infrarouge pour des résultats supérieurs
De nombreux fabricants privilégient désormais la technologie de soudage infrarouge sans contact pour l'assemblage des adaptateurs.
Contrairement au soudage traditionnel par plaque chauffante, le soudage infrarouge chauffe les surfaces en plastique grâce à l'énergie rayonnante, sans contact direct. Ses avantages comprennent :
répartition uniforme de la chaleur
surfaces de soudure plus propres
Déformation du matériau réduite
Amélioration de la régularité des soudures
Liaison moléculaire forte
Maintenance réduite des équipements
Les systèmes infrarouges de pointe, dotés d'une technologie de refroidissement par eau, assurent une stabilité thermique encore plus grande lors de la production en continu. Ceci contribue à maintenir une qualité de soudage constante tout en minimisant la surchauffe et l'adhérence des matériaux.
Le résultat est un raccord adaptateur durable et étanche, qui fonctionne de manière fiable même dans des conditions d'utilisation exigeantes.
Flexibilité pour plusieurs conceptions de cartouches
L'un des principaux avantages des machines modernes de soudage d'adaptateurs est leur capacité à s'adapter à différentes spécifications de cartouches.
L'outillage à changement rapide et les commandes programmables permettent aux fabricants de passer efficacement d'un système à l'autre :
222 configurations finales
226 configurations finales
cartouches DOE
Cartouches de différentes longueurs
Différents diamètres de cartouches
Plusieurs matières plastiques
Cette flexibilité permet aux fabricants de répondre rapidement aux exigences des clients sans interruptions de production prolongées.
Contrôle qualité pendant la production des adaptateurs
La production de cartouches filtrantes fiables exige un contrôle qualité complet tout au long du processus de soudage.
Les procédures de contrôle qualité courantes comprennent : Inspection visuelle
Les opérateurs vérifient :
Aspect de la soudure
Alignement de l'adaptateur
Propreté des surfaces
Qualité d'assemblage globale
Inspection dimensionnelle
Les mesures confirment :
Position de l'adaptateur
Longueur totale de la cartouche
Précision du diamètre
Dimensions critiques de l'installation
Test d'étanchéité
Les tests d'étanchéité garantissent que l'adaptateur soudé forme un joint étanche sans aucune fuite de fluide. Essais de pression
Les essais de résistance à la pression vérifient que le joint soudé peut résister aux conditions normales de fonctionnement sans défaillance. Essais de résistance mécanique
Les tests de traction et de couple évaluent la résistance de la connexion de l'adaptateur afin de garantir une durabilité à long terme.
Ces contrôles permettent de garantir que chaque cartouche répond aux spécifications du client et aux normes de l'industrie.
Applications dans de nombreux secteurs d'activité
Les cartouches filtrantes avec des configurations d'extrémité 222, 226 et DOE sont utilisées dans une large gamme d'applications de filtration.
Les secteurs d'activité typiques comprennent :
Traitement de l'eau
préfiltration par osmose inverse
transformation des aliments et des boissons
fabrication pharmaceutique
Biotechnologie
Production électronique et de semi-conducteurs
traitement chimique
Production d'énergie
Pétrole et gaz
fabrication industrielle
Chaque secteur industriel a besoin de connexions d'adaptateurs fiables pour garantir une filtration sûre, efficace et sans contamination.
Conclusion
Le soudage des adaptateurs est une étape cruciale dans la fabrication des cartouches filtrantes haute performance. Qu'il s'agisse de configurations 222 , 226 ou DOE , le soudage de précision garantit une étanchéité fiable, une installation précise et une performance durable.
Grâce à l'intégration de machines de soudage d'adaptateurs automatisées, d'une technologie de chauffage infrarouge sans contact de pointe et d'un contrôle qualité rigoureux, les fabricants peuvent produire de manière constante des cartouches filtrantes répondant aux exigences élevées des systèmes de filtration modernes. La flexibilité des équipements de production permet également des changements rapides entre différents modèles de cartouches, ce qui permet aux fabricants de satisfaire les besoins variés de leurs clients tout en maintenant une productivité élevée.
À mesure que les technologies de filtration continuent d'évoluer, le soudage d'adaptateurs sur mesure restera un élément essentiel de la fabrication des cartouches filtrantes, permettant la production de cartouches durables et étanches offrant des performances fiables dans les applications de traitement de l'eau, pharmaceutiques, alimentaires et de boissons, chimiques et industrielles du monde entier.
