Production du noyau interne et de la cage externe — La base de l'intégrité de la cartouche
Dans le domaine de la filtration industrielle, on accorde une grande importance à l'efficacité des médias filtrants, à leur finesse de filtration (en microns) et à leur capacité de rétention des contaminants. Cependant, sous chaque cartouche filtrante plissée haute performance se cachent deux composants structurels essentiels qui déterminent si cette performance peut être maintenue sous pression : le noyau interne et la cage externe .
Ces structures de support en plastique sont bien plus que de simples armatures. Elles constituent l'épine dorsale de l'intégrité de la cartouche, assurant le maintien de sa géométrie, sa résistance aux charges de pression, la protection des plis et sa stabilité opérationnelle à long terme. Sans noyaux internes et cages externes conçus avec précision, même les médias filtrants de la plus haute qualité se détérioreront prématurément.
Cet article explore les principes de conception, le choix des matériaux, les technologies de fabrication, les défis structurels et les normes de contrôle de la qualité qui sous-tendent la production du noyau interne et de la cage externe. 1. Le rôle structurel du noyau interne

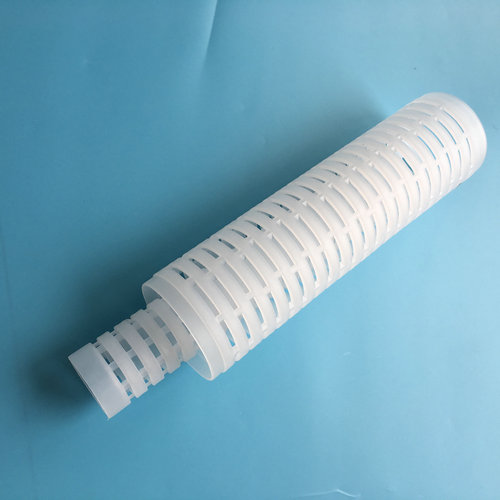

Le noyau interne constitue la structure de support centrale d'une cartouche filtrante plissée. Placé à l'intérieur du cylindre contenant le média filtrant plissé, il résiste principalement aux forces de pression interne pendant le fonctionnement. Résistance à la pression et prévention de l'effondrement
Lors de la filtration, le fluide circule de l'extérieur vers l'intérieur de la cartouche (dans la plupart des modèles standard). À mesure que les contaminants s'accumulent, la pression différentielle augmente. Ceci crée une force de compression qui pousse le média filtrant vers le centre.
Le noyau interne doit :
Prévenir l'effondrement des médias
Maintenir les canaux à écoulement libre
Résister à la déformation sous haute pression différentielle
Supporte les cartouches longues (20”, 30”, 40”) sans les plier
Un noyau interne mal conçu peut se déformer, entraînant une réduction de la section d'écoulement ou un effondrement catastrophique. Optimisation des flux
Outre sa résistance mécanique, le noyau interne doit permettre un écoulement fluide vers la sortie. La configuration de ses nervures et de ses perforations influe sur :
Niveaux de turbulence
chute de pression
uniformité de la distribution du flux
La géométrie optimisée des nervures garantit que la résistance structurelle ne compromet pas les performances hydrauliques.
2. Fonction protectrice de la cage extérieure
La cage extérieure entoure le support plissé et sert de protection contre les forces extérieures et les dommages liés à la manipulation. Support radial
Dans les systèmes à débit élevé ou les applications avec inversion de flux, la pression peut s'exercer vers l'extérieur. La cage extérieure empêche :
Gonflement des plis
Déchirure des médias
Distorsion structurelle
En particulier dans les conceptions de filtres à haut débit, la rigidité de la cage extérieure est essentielle pour maintenir l'espacement des plis et la surface de filtration efficace. Protection contre la manutention et l'installation
Lors du transport, de l'installation et de la maintenance, les cartouches peuvent subir des contraintes mécaniques. La cage extérieure :
Protège les plis de l'écrasement
Maintient une géométrie cylindrique
Empêche la déformation lors de l'insertion dans les boîtiers
Ce rôle protecteur devient encore plus crucial pour les cartouches plus longues, où les forces de flexion augmentent avec la longueur.
3. Choix des matériaux : Ingénierie axée sur la performance
Le choix des matériaux est fondamental dans la production du noyau interne et de la cage externe. Matériaux couramment utilisés
La plupart des composants structurels sont fabriqués à partir de thermoplastiques haute performance tels que :
Polypropylène (PP)
Mélanges de polypropylène renforcés
Nylon (PA) pour les applications à haute température
Polymères chargés de fibres de verre pour une rigidité accrue
Ces matériaux sont sélectionnés en fonction de :
Compatibilité chimique
résistance à la température
résistance mécanique
rentabilité
Pour les environnements chimiques agressifs, les formulations polymères améliorées assurent une résistance au gonflement, à la fissuration ou à la dégradation. Équilibrer force et fluidité
L'épaisseur du matériau doit être optimisée avec soin. Parois trop épaisses :
Augmenter le coût des matériaux
Restreindre les espaces ouverts
Augmenter la chute de pression
Trop mince :
Risque d'effondrement
Réduire la durabilité à long terme
La conception technique vise un équilibre idéal entre intégrité structurelle et efficacité hydraulique.
4. Ingénierie de conception des noyaux internes
La conception du noyau interne implique plusieurs paramètres critiques. Modèle et géométrie des côtes
La structure nervurée détermine la résistance à la compression. Les conceptions courantes comprennent :
côtes droites verticales
côtes spiralées
Perforations à motif losange
Structures à treillis croisés renforcées
Chaque configuration offre des avantages différents en matière de répartition de la charge et de dynamique des flux. Rapport de surface ouverte
Le pourcentage de surface ouverte a une incidence sur :
chute de pression
débit
Accumulation de débris
Une surface ouverte plus importante améliore l'écoulement de l'eau, mais réduit la résistance de la structure. Les ingénieurs utilisent des outils de simulation pour optimiser ce rapport. Renforcement en longueur pour cartouches allongées
Pour les filtres de 40 pouces, le renforcement axial devient crucial. Sans une conception appropriée :
Un affaissement du noyau peut se produire
Les articulations peuvent s'affaiblir.
Des problèmes d'alignement peuvent survenir.
Les procédés de fabrication avancés incluent souvent des jonctions de nervures renforcées pour éviter la flexion sur de longues portées.
5. Conception technique des cages extérieures
La conception de la cage extérieure complète l'ingénierie du noyau interne. Optimisation du soutien des plis
L'espacement des plis de la cage extérieure doit être maintenu. Si cet espacement change :
La surface de filtration diminue
La capacité de rétention des saletés diminue
La répartition de la pression devient inégale
L'espacement uniforme des fentes garantit que les plis restent répartis de manière homogène sur toute la longueur de la cartouche. Résistance aux chocs
Les cages extérieures doivent absorber les chocs mineurs sans se fissurer. Ceci est particulièrement important lors des phases suivantes :
Entrepôt de stockage
Transport
Remplacement de la cartouche
Le moulage par injection de haute qualité garantit la robustesse et la stabilité dimensionnelle.
6. Technologies de fabrication
La fabrication de précision est essentielle pour garantir la répétabilité et la fiabilité. Moulage par injection
La plupart des noyaux internes et des cages externes sont produits par moulage par injection de haute précision.
Les avantages comprennent :
Tolérance dimensionnelle stricte
Épaisseur de paroi constante
Haute efficacité de production
capacité de géométrie de côtes complexes
Les moules d'injection modernes sont conçus pour réduire la déformation et le retrait. Découpe automatisée et raccordement en longueur
Pour les cartouches de 20", 30" ou 40", plusieurs sections moulées peuvent être assemblées à l'aide de :
Soudage thermique
Fusion infrarouge
Soudage par ultrasons
Des dispositifs d'alignement précis garantissent la rectitude axiale lors du raccordement. Outillage contrôlé en qualité
La précision de l'outillage influe directement sur la qualité du produit final. Des moules de haute qualité garantissent :
Taille de perforation uniforme
Épaisseur des côtes constante
Écart dimensionnel minimal
Un entretien régulier des moules permet d'éviter les défauts susceptibles de compromettre l'intégrité de la cartouche.
7. Défis structurels en matière de production
Les fabricants sont confrontés à plusieurs défis pour produire des noyaux et des cages de haute intégrité. Déformation et rétrécissement
Les thermoplastiques se rétractent naturellement lors du refroidissement. Un contrôle inadéquat du refroidissement peut entraîner :
Déformation ovale
Désalignement
Concentricité réduite
La gestion contrôlée de la température et la conception optimisée du moule permettent d'atténuer ces risques. Précision d'alignement
La concentricité entre le noyau interne, le média plissé et la cage externe est essentielle. Un défaut d'alignement peut entraîner :
Charge de pression inégale
Fuite d'étanchéité
Durée de vie réduite
Les systèmes d'assemblage automatisés améliorent la précision de l'alignement. Résistance à la fatigue à long terme
Les cycles de pression répétés sollicitent les composants structurels. La qualité des matériaux et la géométrie des nervures garantissent une résistance à la fissuration par fatigue et une durée de vie prolongée.
8. Contrôle et essais de qualité
Afin de garantir la fiabilité structurelle, des procédures de test rigoureuses sont mises en œuvre. Inspection dimensionnelle
Les principaux paramètres sont les suivants :
Tolérance du diamètre extérieur
Constance du diamètre intérieur
uniformité de l'épaisseur de la paroi
Rectitude et rondeur
Des outils de mesure de précision garantissent la compatibilité avec les boîtiers standard de l'industrie. Essais mécaniques
Les tests peuvent comprendre :
essais de pression d'effondrement
vérification de la résistance à l'éclatement
Évaluation de la résistance à la compression
Ces tests confirment que le noyau interne et la cage externe répondent tous deux aux seuils de performance requis. Tests de compatibilité chimique
Les échantillons peuvent être exposés à :
Solutions acides
Solutions alcalines
Solvants
Fluides à haute température
Cela garantit que les composants structurels ne se dégraderont pas dans des conditions réelles.
9. Intégration avec les médias plissés
Les composants structurels doivent fonctionner parfaitement avec les médias filtrants plissés. Compatibilité de collage
Les noyaux internes et les cages externes doivent se lier solidement avec :
médias soufflés à chaud
Médias membranaires
matériaux non tissés
La compatibilité des matériaux assure une forte adhérence lors du soudage et de l'assemblage des embouts. Maintien de la géométrie des plis
La précision structurelle garantit :
Hauteur de pli uniforme
Surface de filtration stable
Charge en contaminants équilibrée
Sans support adéquat, l'affaissement des plis peut réduire considérablement la surface de filtration effective.
10. Pourquoi la production du noyau interne et de la cage externe détermine la qualité de la cartouche
Si le matériau filtrant détermine la rétention des particules, les composants structurels déterminent si cette performance peut être maintenue dans le temps.
Un noyau interne et une cage externe de bonne qualité assurent :
Stabilité mécanique
Résistance à la pression
Protection des plis
Précision dimensionnelle
Longue durée de vie
Les structures mal conçues entraînent :
Effondrement prématuré
Distorsion médiatique
Augmentation de la chute de pression
Arrêt inattendu du système
Dans les applications industrielles exigeantes, toute défaillance structurelle est inacceptable. Par conséquent, la précision de la fabrication du noyau et de la cage détermine directement la fiabilité globale de la cartouche.
Conclusion
La fabrication du noyau interne et de la cage externe n'est pas un processus secondaire : elle constitue la base de l'intégrité de la cartouche. Ces éléments structurels garantissent que les cartouches filtrantes plissées résistent à la pression, conservent leur géométrie, protègent le média filtrant et offrent des performances de filtration stables tout au long de leur durée de vie.
Grâce à une sélection de matériaux de pointe, une géométrie des nervures optimisée, un moulage par injection de précision et un contrôle qualité rigoureux, les fabricants peuvent produire des composants structurels répondant aux exigences des systèmes de filtration industriels modernes.
À mesure que les débits augmentent et que les systèmes de filtration atteignent 40 pouces et plus, l'importance de noyaux internes et de cages externes robustes et conçus avec précision devient encore plus cruciale. En définitive, la résistance d'une cartouche filtrante dépend de sa structure de base, qui repose sur des composants structurels conçus et fabriqués avec expertise.
