Comprendre le processus de raccordement des longueurs — Passage des filtres de 10" à 40"
Dans les systèmes de filtration industriels de liquides et de gaz, la longueur du filtre est déterminante pour le débit, la capacité de rétention des impuretés et l'efficacité du système. Si les cartouches filtrantes de 10 pouces sont courantes dans les applications standard, de nombreux procédés industriels exigent des filtres plus longs, de 20, 30 ou 40 pouces, pour gérer des débits plus élevés et des cycles de service plus longs.
Passer de filtres de 10 à 40 pouces ne se résume pas à une simple augmentation de taille. Cela exige un processus d'assemblage précis et rigoureusement contrôlé afin de garantir l'intégrité structurelle, l'étanchéité et la constance de la filtration sur toute la longueur de la cartouche. La maîtrise de ce processus est essentielle pour les fabricants, les ingénieurs et les opérateurs d'usine qui visent une filtration performante et stable.
Cet article explore les principes d'ingénierie, les technologies de fabrication, les défis structurels et les normes de contrôle de la qualité liés à la mise à l'échelle des cartouches filtrantes de 10" à 40". 1. Pourquoi adapter la longueur du filtre ?
Avant d'aborder le processus de connexion proprement dit, il est important de comprendre pourquoi des filtres plus longs sont nécessaires. Capacité de débit accrue
Une cartouche filtrante de 40 pouces offre une surface de filtration environ quatre fois supérieure à celle d'une cartouche de 10 pouces (selon la densité et la structure des plis). Cela permet :
débits plus élevés
chute de pression initiale plus faible
Nombre réduit de cartouches dans le boîtier
Pour les systèmes à grande échelle, des filtres moins nombreux mais plus longs simplifient la conception du boîtier et réduisent la complexité de l'installation. Durée de vie prolongée
Les filtres plus longs retiennent davantage de contaminants en raison de leur surface de filtration accrue. Il en résulte :
Des intervalles de remplacement plus longs
Fréquence d'entretien réduite
Temps d'arrêt réduit
Dans des secteurs tels que le traitement de l'eau, l'industrie pharmaceutique, l'agroalimentaire et la chimie, ce cycle opérationnel étendu améliore considérablement la productivité.
2. Le défi d'ingénierie de la mise à l'échelle des longueurs
Bien que les avantages soient évidents, l'allongement du filtre soulève plusieurs défis techniques. Stabilité structurelle
Une cartouche de 10 pouces présente une contrainte axiale relativement faible en fonctionnement. En revanche, une cartouche de 40 pouces doit résister à :
forces de pression interne plus élevées
Contrainte de compression axiale
Risque de flexion ou de déformation
Sans renforcement structurel adéquat, les cartouches plus longues peuvent s'affaisser, se déformer ou subir une distribution de flux inégale. Précision d'alignement

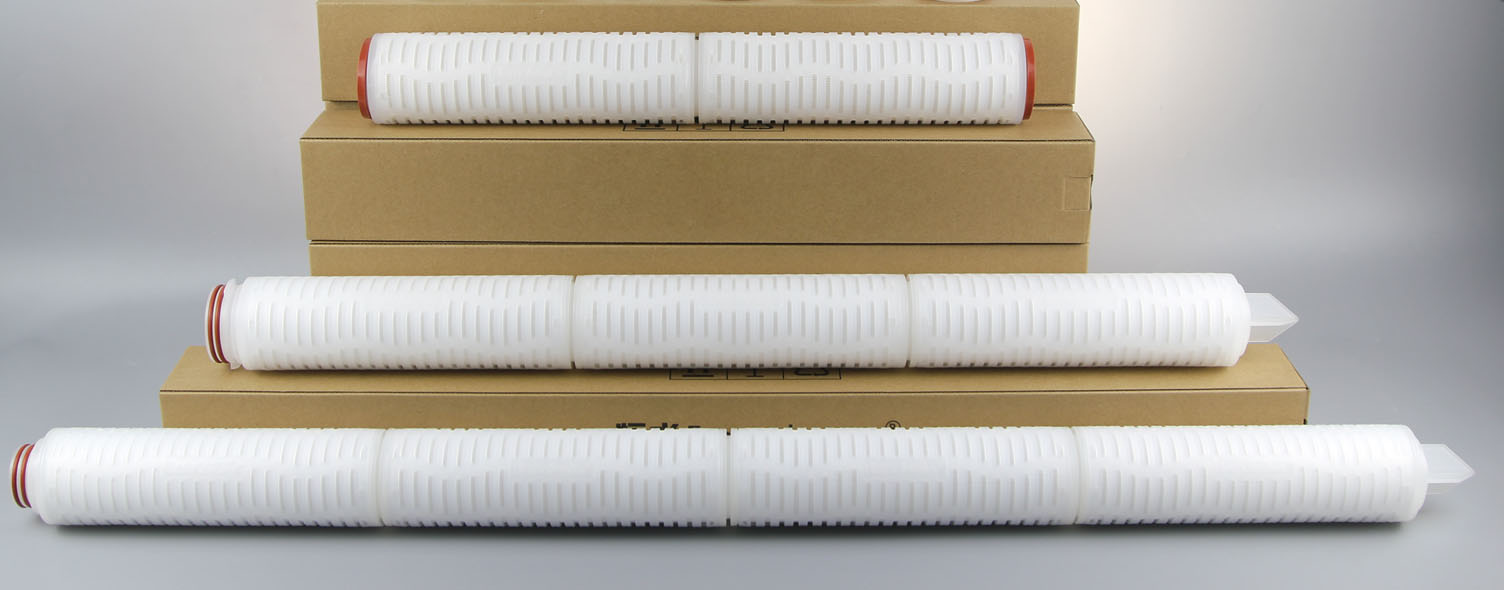

Lors de l'assemblage de plusieurs segments de 10 pouces pour créer des cartouches de 20, 30 ou 40 pouces, un alignement axial parfait est essentiel. Même un léger défaut d'alignement peut entraîner :
Compression irrégulière des plis
Distorsion médiatique
Fuites au niveau des joints
Efficacité de filtration réduite
Intégrité de l'étanchéité
Chaque point de connexion représente une zone de faiblesse potentielle. L'assemblage doit être :
Mécaniquement solide
Résistant aux produits chimiques
Sans micro-interstices
Capable de résister à des cycles de pression à long terme
Le processus d'assemblage doit donc intégrer à la fois la liaison mécanique et un contrôle thermique précis.
3. Méthodes utilisées pour le raccordement en longueur
Plusieurs techniques de fabrication sont utilisées pour adapter la taille des cartouches filtrantes, de 10 à 40 pouces. Les plus courantes sont les suivantes : 1) Raccordement par soudage thermique
Le soudage thermique utilise une chaleur contrôlée pour fusionner des composants en plastique ou des noyaux de support.
Caractéristiques principales :
Crée des liaisons structurelles sans jointure
Maintient un diamètre interne constant
Élimine le besoin d'adhésifs
Offre une forte résistance à la pression
Un contrôle précis de la température est essentiel. Une surchauffe peut déformer les composants, tandis qu'une chaleur insuffisante entraîne une fragilisation des joints. 2) Technologie de soudage infrarouge
Le chauffage infrarouge est de plus en plus privilégié car il offre :
Chauffage sans contact
distribution thermique uniforme
Contraintes matérielles réduites
surfaces de soudure plus propres
Le soudage infrarouge garantit une fusion uniforme des surfaces de connexion avant la fusion, produisant une liaison plus solide et plus homogène que le chauffage par contact traditionnel. 4. Considérations relatives au noyau interne et à la cage externe
Lors de l'allongement, les structures de support internes doivent également être prolongées ou correctement connectées. Renforcement du noyau interne
Le noyau interne soutient le média plissé contre la pression interne. Pour les filtres de 40 pouces :
L'épaisseur du noyau doit être optimisée
La structure des côtes doit empêcher l'effondrement
Les sections de jointure doivent être parfaitement alignées.
Un assemblage incorrect des noyaux peut créer des turbulences d'écoulement et des points de concentration de contraintes. Stabilité de la cage externe
La cage extérieure protège les plis des pressions extérieures et des dommages liés à la manipulation. Lors de l'allongement :
Les articulations de la cage doivent rester rigides
L'espacement des plis doit rester constant.
La résistance radiale ne doit pas diminuer
La fabrication avancée garantit que le noyau interne et la cage externe conservent une symétrie structurelle sur toute la longueur de 40 pouces.
5. Continuité des médias plissés
L'un des aspects les plus importants du processus de raccordement en longueur est le maintien de la continuité des plis. Éviter les zones mortes
Si les supports de filtration ne sont pas correctement alignés aux points de connexion, des « zones mortes de filtration » peuvent se former. Ces zones :
Réduire la surface de filtration effective
Augmenter la chute de pression locale
Réduire la durée de vie
Le collage continu des plis assure :
répartition uniforme des contaminants
Flux équilibré
Pression différentielle stable
Lien avec les médias dans les zones communes
Dans une fabrication de haute qualité, les sections de média plissé sont soigneusement collées avant le soudage structurel final. Ceci garantit :
Pas de canaux de contournement
Aucune couture fragile
Géométrie des plis stable
Il est particulièrement important de maintenir une hauteur de pli constante sur une longueur de 40 pouces pour les applications à débit élevé.
6. Alignement des embouts dans les filtres étendus
Les embouts doivent rester parfaitement centrés par rapport à l'ensemble de la structure de 40 pouces.
Lors de la mise à l'échelle de la longueur :
La rectitude axiale doit être contrôlée
Le parallélisme doit être maintenu
Les surfaces d'étanchéité doivent être uniformes
Le moindre écart peut entraîner :
mauvais ajustement du logement
Fuite d'étanchéité
Compression inégale
Des dispositifs de précision et des systèmes d'assemblage automatisés sont souvent utilisés pour garantir la stabilité dimensionnelle lors du soudage final des embouts.
7. Contrôle de la qualité du raccordement en longueur
Le passage de 10 pouces à 40 pouces accroît la complexité de la fabrication, ce qui rend le contrôle qualité encore plus crucial. Inspection dimensionnelle
Les fabricants vérifient généralement :
Tolérance de longueur totale
Déviation de rectitude
Concentricité
symétrie articulaire
Des tolérances serrées garantissent la compatibilité avec les boîtiers de filtre standard. Essais de pression
Chaque cartouche étendue doit subir :
test du point de bulle
Tests d'intégrité
vérification de la pression d'éclatement
Cela confirme que les sections de jonction sont aussi résistantes que la structure d'origine de 10 pouces. Validation des performances d'écoulement
Les tests comprennent :
mesure de la chute de pression initiale
confirmation du débit
Efficacité de rétention des particules
Un filtre de 40 pouces correctement connecté devrait offrir des performances équivalentes à celles de quatre unités intégrées de 10 pouces, sans dégradation des performances.
8. Avantages d'une connexion de longueur appropriée
Lorsque le processus de connexion est optimisé, la mise à l'échelle offre des avantages opérationnels majeurs : Réduction du nombre de logements
Au lieu d'utiliser quatre cartouches de 10 pouces dans des boîtiers séparés, une seule cartouche de 40 pouces simplifie l'installation et la tuyauterie. Coûts d'entretien réduits
Moins de cartouches signifient :
Remplacement plus rapide
exigences de main-d'œuvre réduites
Points d'étanchéité réduits
Amélioration de l'efficacité du système
Les cartouches plus longues offrent :
distribution de flux plus stable
La chute de pression diminue avec le temps.
Capacité de rétention des saletés étendue
Ces améliorations permettent de réduire directement la consommation d'énergie et les coûts d'exploitation.
9. Domaines d'application des filtres de 40 pouces
Les filtres de longueur étendue sont largement utilisés dans :
systèmes de traitement des eaux industrielles
filtration pour procédés pharmaceutiques
Production alimentaire et de boissons
fabrication de microélectronique
usines de traitement chimique
Systèmes de préfiltration par osmose inverse à grande échelle
Dans ces secteurs, le passage de 10" à 40" est souvent essentiel pour répondre à la demande de production.
10. Tendances futures en matière de mise à l'échelle des longueurs
À mesure que les processus industriels s'automatisent et que les systèmes à haute capacité deviennent la norme, la technologie de raccordement en longueur continue d'évoluer.
Les développements émergents comprennent :
Systèmes de soudage robotisés entièrement automatisés
Surveillance thermique en temps réel
Contrôle d'alignement piloté par l'IA
Matériaux de noyau composites à haute résistance
Ces innovations améliorent la fiabilité des joints tout en réduisant le temps de cycle et les contraintes sur les matériaux.
Conclusion
Passer de cartouches filtrantes de 10 à 40 pouces est bien plus complexe qu'un simple allongement. Cela exige une ingénierie de pointe en matière de renforcement structurel, de liaison thermique, de continuité des plis, de précision d'alignement et de contrôle qualité.
Un processus de raccordement en longueur correctement exécuté garantit qu'une cartouche de 40 pouces offre :
Intégrité structurelle équivalente à celle d'unités plus courtes
Efficacité de filtration constante
Performances de pression stables
Durée de vie prolongée
Pour les fabricants de systèmes de filtration et les utilisateurs industriels, la compréhension de ce processus est essentielle pour obtenir des systèmes de filtration à haut débit fiables.
Face à l'expansion continue des exigences industrielles, la maîtrise des technologies de raccordement en longueur restera essentielle pour fournir des solutions de filtration haute performance capables de répondre aux besoins des environnements de production modernes.
