Assemblage de cartouches à haut débit : gérer les défis de la production de grands diamètres

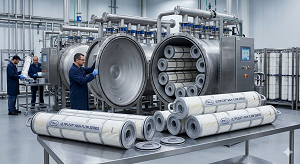

Les cartouches filtrantes à haut débit sont devenues essentielles dans les systèmes de filtration industriels modernes. Des secteurs comme le traitement de l'eau, le pétrole et le gaz, la production d'énergie, l'agroalimentaire et la chimie exigent des solutions de filtration capables de gérer des débits élevés tout en garantissant une excellente efficacité de filtration et une longue durée de vie. Les cartouches à haut débit sont conçues avec des diamètres nettement supérieurs et une capacité de rétention des impuretés plus importante que les cartouches filtrantes plissées traditionnelles.
Cependant, la production et l'assemblage de cartouches à haut débit de grand diamètre présentent plusieurs défis de fabrication. De la conception structurelle à la compatibilité des composants, en passant par les techniques de soudage et le contrôle de l'automatisation, chaque étape du processus d'assemblage doit être soigneusement optimisée. Cet article explore les principaux défis liés à l'assemblage de cartouches à haut débit et les solutions pratiques mises en œuvre par les fabricants pour garantir une production fiable et efficace.
Comprendre la conception des cartouches à haut débit
Les cartouches à haut débit se distinguent des cartouches filtrantes classiques principalement par leur taille et leurs performances. Les cartouches standard mesurent généralement entre 6,35 et 7 cm de diamètre, tandis que les cartouches à haut débit peuvent atteindre 15,24 cm, voire plus. Ce diamètre accru permet à la cartouche de traiter des volumes de liquide nettement supérieurs tout en maintenant une faible perte de charge.
Une cartouche filtrante à haut débit typique se compose de plusieurs éléments principaux :
- média filtrant plissé
- Noyau de soutien interne
- cage de protection extérieure
- Embouts en plastique
- Éléments d'étanchéité tels que les joints toriques
- maille ou manchon de protection extérieur
Du fait de la taille importante de la structure, chaque composant doit présenter une excellente précision dimensionnelle et une résistance mécanique optimale. Même de légères variations dans la qualité des composants peuvent affecter l'efficacité de l'assemblage et les performances du produit final.
Défi 1 : Maintenir la stabilité structurelle
L'une des principales difficultés liées à l'assemblage de cartouches de grand diamètre réside dans le maintien de leur stabilité structurelle durant la production. Les cartouches plissées de grande taille sont généralement plus flexibles et moins rigides que celles de plus petite taille.
Lors du montage, un support inadéquat peut entraîner :
- Déformation des plis
- Espacement irrégulier des plis
- Effondrement du pack de filtres
- Difficulté à insérer le noyau interne ou la cage externe
Pour résoudre ce problème, les fabricants utilisent souvent des noyaux internes et des cages externes en plastique renforcé. Ces composants structurels assurent le support mécanique du média plissé et maintiennent la forme de la cartouche pendant son fonctionnement.
Les structures en plastique moulées par injection sont couramment utilisées car elles offrent :
- Cohérence dimensionnelle élevée
- Excellente résistance à la corrosion
- propriétés mécaniques légères mais robustes
- Compatibilité avec les systèmes d'assemblage automatisés
Un support structurel adéquat garantit que la cartouche peut résister à une pression d'écoulement élevée sans se déformer.
Défi 2 : Précision des grands composants en plastique
Les cartouches à haut débit nécessitent des composants en plastique plus volumineux que les filtres standard. Il s'agit notamment des embouts, des cages extérieures et des noyaux intérieurs de grand diamètre. La fabrication de ces pièces avec une qualité constante peut s'avérer complexe sur le plan technique.
Les principaux enjeux sont les suivants :
- Déformation du moule lors du moulage par injection
- Refroidissement inégal des matières plastiques
- Contrôle de la tolérance dimensionnelle
- Déformation ou rétrécissement
Les moules d'injection de grande taille doivent être conçus avec soin afin de garantir un flux de matière et une répartition du refroidissement uniformes. On utilise couramment du polypropylène de haute qualité en raison de son excellente résistance chimique et de ses fortes propriétés d'adhérence lors du soudage.
Les fabricants utilisent également des processus d'inspection de qualité rigoureux pour garantir que tous les composants en plastique respectent des tolérances précises avant d'entrer dans la chaîne de montage.
Défi 3 : Manipulation des grands filtres plissés
Le bloc filtrant plissé est l'élément central de la cartouche. Dans les filtres à haut débit, ce bloc présente une circonférence beaucoup plus importante, ce qui complexifie sa manipulation lors de l'assemblage.
Voici quelques difficultés courantes :
- Maintenir un espacement constant des plis
- Prévenir les dommages aux plis lors du transfert
- Assurer un alignement correct avec les embouts
- Éviter la compression ou la distorsion
Pour remédier à ces problèmes, on utilise souvent des systèmes automatisés de positionnement des plis et des gabarits d'assemblage guidés. Ces systèmes permettent de maintenir la géométrie de l'emballage plissé tout au long du processus de production.
Un treillis ou un filet de support est également fréquemment ajouté aux supports plissés pour améliorer leur intégrité structurelle et empêcher l'affaissement des plis pendant leur utilisation.
Défi 4 : Soudage des embouts pour filtres de grand diamètre
Le soudage des embouts est une étape cruciale de l'assemblage des cartouches à haut débit. Le grand diamètre accroît considérablement la complexité de ce processus.
Les systèmes de soudage traditionnels conçus pour les cartouches standard peuvent ne pas assurer un chauffage uniforme sur une grande surface. Cela peut entraîner :
- cordons de soudure irréguliers
- Zones de liaison faibles
- Voies de fuite potentielles
- Défaillance du produit en cours de fonctionnement
Une technologie de soudage avancée est nécessaire pour assurer une liaison uniforme entre le média filtrant et les embouts en plastique.

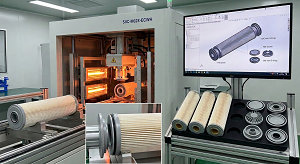

Les systèmes de soudage infrarouge modernes sont largement utilisés pour les cartouches filtrantes de grand diamètre. Le chauffage infrarouge assure une répartition uniforme de l'énergie et un contrôle précis de la température. Comparés aux méthodes de chauffage traditionnelles, les systèmes infrarouges avancés offrent plusieurs avantages :
- Chauffage uniforme sur de grandes surfaces de soudage
- Déformation thermique réduite
- résistance de soudure forte et constante
- cycles de production plus rapides
Certains systèmes avancés intègrent également des structures refroidies par eau afin de stabiliser le processus de chauffage et de maintenir une qualité de soudage constante lors d'une production continue.
Défi 5 : Précision de l’alignement et de l’assemblage
Les cartouches à haut débit contenant des composants plus volumineux, un alignement précis est primordial lors de l'assemblage. Tout défaut d'alignement entre le bloc filtrant, le noyau interne et les embouts peut entraîner :
- Mauvaises performances d'étanchéité
- Contraintes mécaniques sur les composants
- Efficacité de filtration réduite
- Durée de vie du produit plus courte
Pour éviter ces problèmes, les chaînes de montage modernes utilisent des dispositifs de précision et des systèmes de positionnement servo-commandés. Ces systèmes garantissent l'alignement correct de tous les composants avant le soudage ou l'assemblage final.
Les systèmes d'inspection automatisés peuvent également vérifier le positionnement des composants avant le début du processus de soudage, réduisant ainsi le risque de défauts.
Défi 6 : Efficacité de la production et automatisation
Les cartouches à haut débit sont couramment utilisées dans les systèmes de filtration industriels à grande échelle, qui exigent une capacité de production élevée. Cependant, l'assemblage manuel de cartouches de grande taille est inefficace et peut entraîner une qualité de produit inégale.
Pour répondre à la demande croissante du marché, de nombreux fabricants ont mis en place des lignes d'assemblage automatisées conçues spécifiquement pour les cartouches de grand diamètre.
Les systèmes automatisés peuvent effectuer des tâches telles que :
- Insertion du noyau interne
- Positionnement des paquets plissés
- Soudage des embouts
- Alignement des composants
- Inspection finale
Les systèmes d'assemblage à servocommande assurent un contrôle précis des mouvements, améliorant ainsi la vitesse et la répétabilité de la production. L'automatisation permet également de réduire les coûts de main-d'œuvre tout en garantissant des normes de fabrication constantes.
Contrôle de la qualité dans la fabrication de cartouches à haut débit
Compte tenu de la complexité de l'assemblage des cartouches à haut débit, un contrôle qualité rigoureux est indispensable. Les fabricants mettent généralement en œuvre plusieurs étapes d'inspection tout au long du processus de production.
Les principaux contrôles de qualité comprennent :
- Contrôle dimensionnel des composants en plastique
- vérification de l'intégrité des plis
- essais de résistance de soudure
- Tests d'étanchéité
- Essais de résistance à la pression
Les équipements de test avancés permettent de simuler les conditions réelles de fonctionnement afin de garantir que la cartouche finie réponde aux exigences de performance industrielles.
Un contrôle qualité rigoureux contribue à prévenir les défaillances dans les applications de filtration critiques où la fiabilité est essentielle.
Tendances futures de la production de cartouches à haut débit
Face à la demande croissante en filtration industrielle, la conception des cartouches à haut débit continuera d'évoluer. Plusieurs tendances façonnent l'avenir de ce segment de produits.
1. Matériaux améliorés
De nouveaux matériaux polymères, plus résistants et chimiquement plus performants, sont en cours de développement pour les composants de filtration. Ces matériaux améliorent la durabilité et élargissent la gamme des applications de filtration compatibles.
2. Technologies de soudage avancées
Des systèmes de soudage innovants, dotés d'un meilleur contrôle de la température et d'une efficacité énergétique accrue, aident les fabricants à obtenir un collage des embouts plus solide et plus fiable.
3. Production intelligente
Les systèmes de surveillance numérique et les capteurs intelligents sont de plus en plus intégrés aux lignes d'assemblage de cartouches filtrantes. Ces technologies permettent un contrôle en temps réel de la température, de la pression et de l'alignement pendant la production.
4. Niveaux d'automatisation plus élevés
Les lignes de production entièrement automatisées se généralisent, permettant aux fabricants de produire de grands volumes de cartouches à haut débit tout en maintenant une qualité constante.
Conclusion
Les cartouches filtrantes à haut débit jouent un rôle essentiel dans les systèmes de filtration industriels modernes grâce à leur capacité à traiter de grands volumes de liquide avec une faible perte de charge. Cependant, l'assemblage de cartouches de grand diamètre pose d'importants défis de fabrication.
Le maintien de la stabilité structurelle, la production de composants en plastique précis, la manipulation de grands emballages plissés, la garantie d'un soudage fiable des embouts et l'obtention d'un alignement précis lors de l'assemblage sont autant de facteurs essentiels à la réussite de la production.
En adoptant des technologies de fabrication avancées, des systèmes d'assemblage automatisés et des procédures de contrôle qualité rigoureuses, les fabricants peuvent relever efficacement ces défis. L'évolution constante des technologies de filtration, conjuguée aux innovations en matière de matériaux, de méthodes de soudage et de fabrication intelligente, permettra d'améliorer encore l'efficacité et la fiabilité de la production de cartouches à haut débit.
Des processus d'assemblage efficaces garantissent non seulement la qualité des produits, mais soutiennent également la demande mondiale croissante de solutions de filtration industrielle haute performance.
