Pliage multicouche : comment gérer les couches de densité graduelle Introduction
Avec les progrès des technologies de filtration, les cartouches filtrantes industrielles devraient offrir une efficacité de filtration accrue, une capacité de rétention des impuretés supérieure, une perte de charge réduite et une durée de vie prolongée. Pour répondre à ces exigences élevées, les fabricants privilégient de plus en plus les médias filtrants multicouches à densité variable aux matériaux monocouches traditionnels.
Les médias filtrants à densité graduelle sont constitués de plusieurs couches filtrantes dont la porosité diminue progressivement. Les couches externes retiennent les particules les plus grosses, tandis que les couches internes éliminent les contaminants de plus en plus fins. Ce mécanisme de filtration par étapes optimise la rétention des contaminants, réduit les pertes de charge et prolonge considérablement la durée de vie de la cartouche filtrante.
Cependant, la fabrication de cartouches filtrantes multicouches présente des défis spécifiques. Les différents matériaux ont souvent des épaisseurs, des rigidités, des élasticités et des propriétés thermiques variables. Sans une technologie de plissage adéquate et un contrôle précis du processus, les fabricants peuvent rencontrer des problèmes de déformation des plis, de séparation des médias filtrants, d'espacement irrégulier des plis ou de performance de filtration réduite.
Cet article explore les défis liés au plissage des médias filtrants à densité graduée et explique comment les équipements de plissage et les techniques de production modernes garantissent une fabrication constante et de haute qualité des cartouches filtrantes.
Comprendre les médias filtrants à densité graduée

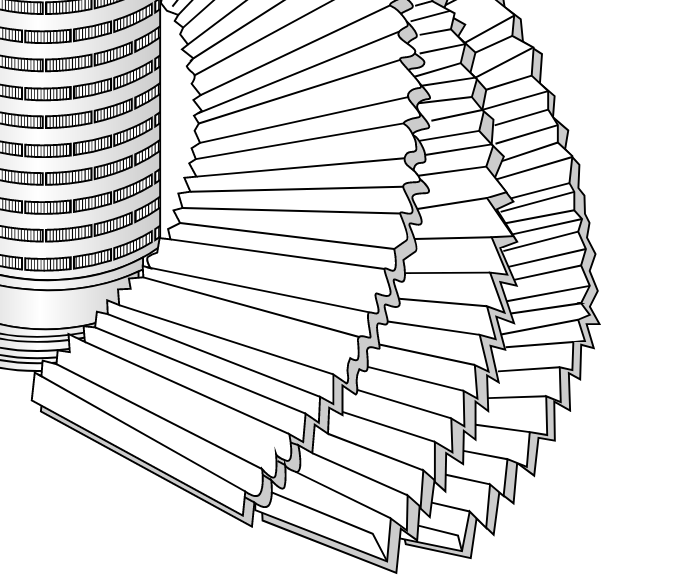

Contrairement aux médias filtrants monocouches classiques, les médias à densité graduée combinent deux couches de filtration ou plus en une seule structure composite. Une construction typique comprend :
Couche externe grossière pour la capture des grosses particules
Couche de transition intermédiaire pour la répartition de la charge particulaire
Couche de filtration interne fine pour éliminer les contaminants microscopiques
Couche de soutien pour maintenir la stabilité structurelle
Lorsque le fluide traverse le média filtrant, les contaminants sont capturés progressivement au lieu de s'accumuler uniquement en surface. Ce mécanisme de filtration en profondeur augmente la capacité de rétention des impuretés et prolonge la durée de vie du filtre.
Les milieux à densité graduée sont largement utilisés dans :
Traitement de l'eau
préfiltration par osmose inverse
transformation des aliments et des boissons
filtration pharmaceutique
fabrication électronique
traitement chimique
Filtration des procédés industriels
Défis liés au plissage des médias multicouches
Bien que les médias à densité graduelle offrent des performances de filtration supérieures, ils sont plus difficiles à traiter que les matériaux monocouches.
Les défis courants en matière de fabrication comprennent :
Formation de plis inégale
Décalage des couches lors du plissage
Délamination entre les couches
Contraintes matérielles excessives
Rides ou plis
Hauteur de pli variable
Stabilité structurelle réduite
Chaque couche peut réagir différemment aux forces de flexion, ce qui rend la formation précise des plis plus complexe.
Maintien de l'alignement des couches
L'une des exigences les plus importantes du plissage multicouche est de maintenir un alignement parfait entre toutes les couches de filtration.
Si les couches se déplacent pendant la production, les problèmes suivants peuvent survenir :
Efficacité de filtration réduite
Répartition incohérente du flux
Mauvaise étanchéité lors du soudage des embouts
Risque accru de pontage
résistance mécanique inférieure
Les machines à plisser modernes utilisent des systèmes de guidage de précision pour maintenir la synchronisation de chaque couche tout au long du processus de plissage.
Le contrôle automatique de la tension garantit que tous les matériaux se déplacent ensemble à des vitesses identiques sans étirement ni glissement.
Contrôle de la tension des matériaux
Les différents matériaux de filtration présentent des propriétés mécaniques différentes.
Par exemple:
Le polypropylène (PP) peut être relativement flexible.
Les couches de soutien en polyester sont généralement plus résistantes.
Les supports en fibres de verre sont plus fragiles.
Les matériaux membranaires nécessitent une manipulation délicate.
Une tension excessive peut endommager les couches filtrantes délicates, tandis qu'une tension insuffisante peut entraîner une formation de plis instable.
Les équipements de plissage de pointe intègrent des systèmes de contrôle de tension programmables qui ajustent en continu l'alimentation en matériau en fonction des caractéristiques de chaque couche de support.
Cela permet aux fabricants de traiter des matériaux composites complexes avec une excellente homogénéité.

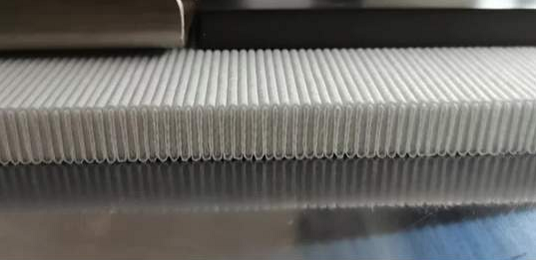

Optimisation de la géométrie des plis
La géométrie des plis influe directement sur les performances de la cartouche.
Des plis bien conçus permettent :
Surface de filtration effective plus grande
distribution uniforme du fluide
chute de pression plus faible
Capacité de rétention des impuretés améliorée
meilleure stabilité mécanique
Pour les supports à densité graduée, le maintien d'un espacement uniforme des plis devient encore plus important car des plis irréguliers peuvent entraîner une restriction localisée du flux et une charge de contaminants inégale.
Les systèmes de plissage à servocommande permettent un contrôle précis de :
Hauteur des plis
Pas de pli
Espacement des plis
Angle des plis
consistance de pliage
Ces paramètres permettent d'optimiser à la fois l'efficacité de la filtration et la durabilité de la cartouche.
Choisir le bon équipement de plissage
Toutes les machines à plisser ne sont pas adaptées au traitement des supports de filtration multicouches.
Les machines à plisser automatiques modernes conçues pour les matériaux composites présentent généralement les caractéristiques suivantes :
Systèmes d'alimentation servo-commandés
Réglage indépendant de la tension
Rouleaux de plissage de précision
Alignement automatique des médias
Recettes de production programmables
Surveillance des processus en temps réel
Ces fonctionnalités permettent aux fabricants de passer rapidement d'une structure de support à une autre tout en maintenant une qualité de produit constante.
Intégration du plissage aux procédés en aval
Le plissage n'est que la première étape de la production des cartouches filtrantes.
Après le plissage, le support passe généralement par plusieurs étapes de fabrication supplémentaires, notamment :
Découpe de précision
Soudage au point central
installation du noyau interne
Assemblage de la cage extérieure
Soudage des embouts
Soudage d'adaptateur
Inspection de la qualité
Conditionnement
Une formation correcte des plis simplifie ces opérations en aval en garantissant des dimensions de cartouche constantes et un alignement précis des composants.
Des plis bien formés améliorent également le soudage des embouts en créant des surfaces de contact uniformes entre le média et les composants en plastique.
Soudage avancé des embouts par infrarouge
Après le plissage et l'assemblage, l'élément filtrant est scellé définitivement à l'aide d'embouts en plastique.
Les fabricants modernes utilisent de plus en plus la technologie de soudage infrarouge sans contact car elle offre plusieurs avantages par rapport au soudage traditionnel sur plaque chauffante.
Les avantages comprennent :
Chauffage uniforme
Liaison moléculaire forte
Déformation du matériau réduite
surfaces de soudure plus propres
Précision dimensionnelle améliorée
Étanchéité parfaite et constante
Les systèmes de chauffage infrarouge de pointe, dotés d'une technologie de refroidissement par eau, assurent une stabilité thermique encore plus grande lors de la production en continu. En prévenant la surchauffe et en maintenant des conditions de chauffage précises, ces systèmes garantissent des soudures fiables tout en protégeant les matériaux à gradient de densité fragiles des dommages thermiques.
Cette combinaison de plissage de précision et de technologie de soudage avancée garantit que la cartouche finie conserve à la fois son intégrité structurelle et ses performances de filtration.
Contrôle qualité des cartouches filtrantes multicouches
Un contrôle qualité rigoureux est essentiel lors de la fabrication de cartouches avec des supports à densité variable.
Les procédures d'inspection typiques comprennent : Inspection visuelle
Les opérateurs vérifient :
espacement uniforme des plis
Alignement des couches
Propreté des surfaces
qualité de la soudure
Inspection dimensionnelle
Les mesures confirment :
Longueur de la cartouche
Diamètre
Hauteur des plis
Consistance des plis
Essais de perte de charge
Les tests d'écoulement évaluent la perte de pression à travers la cartouche afin de garantir un mouvement efficace du fluide. Tests d'efficacité de filtration
Les tests de rétention des particules vérifient que les médias à densité graduée atteignent les performances de filtration requises. Tests d'intégrité
Les tests de pression et d'étanchéité confirment que la cartouche assemblée est parfaitement étanche et exempte de fuites de contournement.
Applications des cartouches filtrantes plissées à densité graduée
Les cartouches plissées multicouches sont utilisées dans de nombreuses applications de filtration exigeantes, notamment :
préfiltration par osmose inverse
usines de dessalement
production alimentaire et de boissons
fabrication pharmaceutique
Systèmes d'eau ultrapure pour semi-conducteurs
traitement chimique
Biotechnologie
traitement des eaux de procédés industriels
filtration chimique fine
Filtration de liquides de haute pureté
Ces industries utilisent des médias filtrants à densité variable pour optimiser l'élimination des contaminants tout en garantissant une longue durée de vie et un débit stable.
Conclusion
Les médias filtrants multicouches à densité graduelle ont considérablement amélioré les performances des cartouches filtrantes plissées modernes en combinant une efficacité de filtration élevée, une capacité de rétention des impuretés accrue et une perte de charge réduite. Cependant, la fabrication de ces cartouches de pointe exige un contrôle précis tout au long du processus de plissage.
Le maintien de l'alignement des couches, le contrôle de la tension du matériau, l'optimisation de la géométrie des plis et l'intégration d'équipements de production automatisés sont essentiels à la fabrication de cartouches filtrantes homogènes et de haute qualité. Associés à une découpe de précision, un soudage fiable des joints, un soudage infrarouge sans contact des embouts et des tests de qualité rigoureux, ces procédés permettent aux fabricants de produire des cartouches durables et étanches, répondant aux exigences strictes de l'industrie de la filtration actuelle.
À mesure que les technologies de filtration continuent d'évoluer, les fabricants équipés de systèmes de plissage multicouches avancés et de lignes de production intelligentes seront bien placés pour fournir des solutions de filtration innovantes pour le traitement de l'eau, les produits pharmaceutiques, la transformation des aliments et des boissons, l'électronique et de nombreuses autres applications industrielles dans le monde entier.
