Ligne de production de cartouches filtrantes multicouches enroulées/enroulées/enroulées

No. d'article: SIIC-M038
SIIC-M038 est la ligne de machines spéciale pour la fabrication de cartouches filtrantes multicouches enroulées/enroulées/enroulées, les filtres sont construits à partir d'un noyau interne et de plusieurs couches de tissu soufflé à l'état fondu en
ENQUETE
Description
Ligne de production de cartouches filtrantes multicouches SIIC-M038 pour enroulement/emballage

Numéro de modèle : SIIC-M038

La SIIC-M038 est une ligne de machines spécialement conçue pour la fabrication de cartouches filtrantes multicouches enroulées/enroulées.
Elle comprend la fabrication du corps du filtre et le soudage de l'embout. Cette série de cartouches filtrantes est dotée d'une structure unique de membrane filtrante multicouche en polypropylène , composée d'un noyau interne et de plusieurs couches de tissu fondu-soufflé en polypropylène à gradient servant de membrane ou de support en maille.

À propos des cartouches filtrantes multicouches enroulées
Les cartouches filtrantes multicouches enroulées, également appelées cartouches filtrantes à enroulement, sont fabriquées à partir de non-tissés ou de membranes à gradient variable, offrant une efficacité supérieure à celle des cartouches filtrantes classiques obtenues par fusion-soufflage. L'utilisation de non-tissés multicouches en polypropylène ou autres matériaux, comme le polypropylène, le tissu fondu-soufflé ou l'enroulement de mailles, confère à ce filtre une plus grande surface de filtration et une durée de vie relativement plus longue que les filtres classiques obtenus par fusion-soufflage.
Construction:
Support de filtre de couche : PP
Couche de membrane : PP
Noyau/Cage/Embout : PP
Diamètre extérieur : 63 mm
ID: 40 mm
Longueurs : 10 pouces, 20 pouces, 30 pouces, 40 pouces

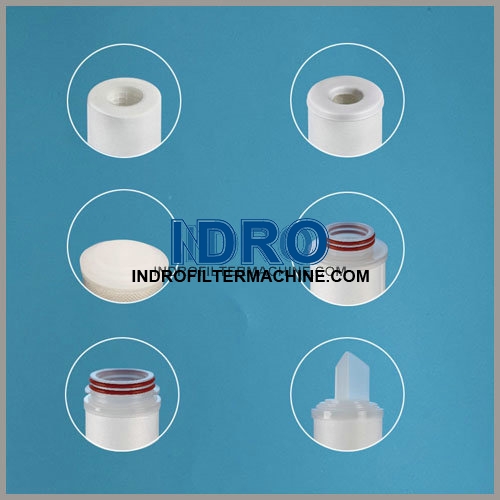

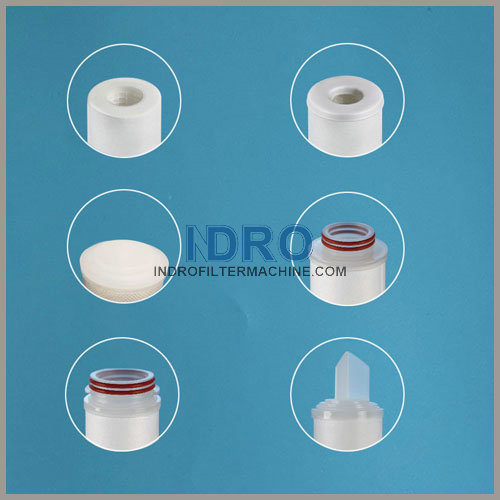

Types d'embouts :
SOE : 226/Lance (Fin), 222/Casquette plate, 222/Lance (Fin)
BICHE

Données de la ligne de machines :

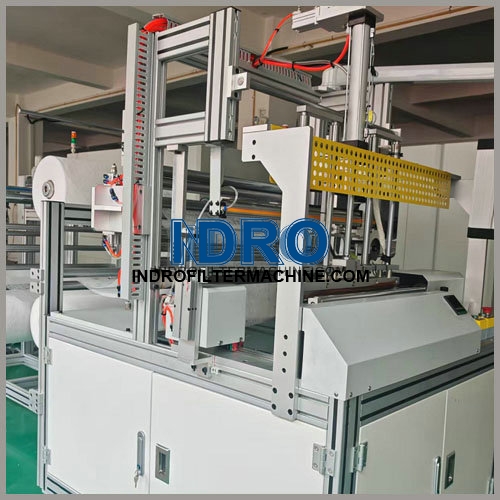

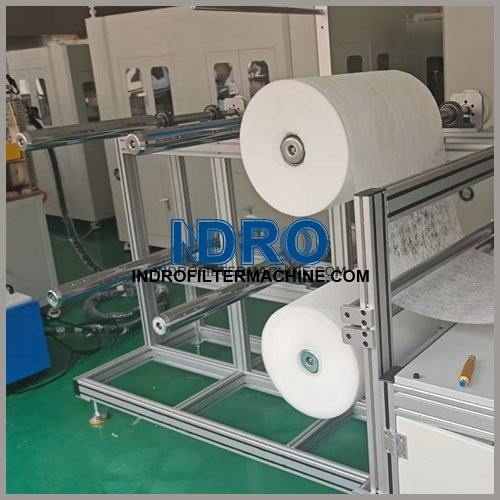

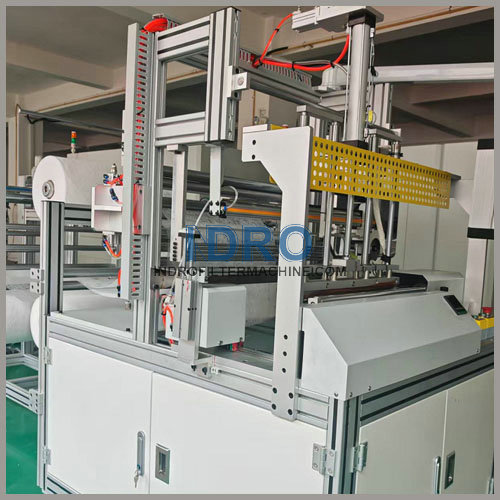

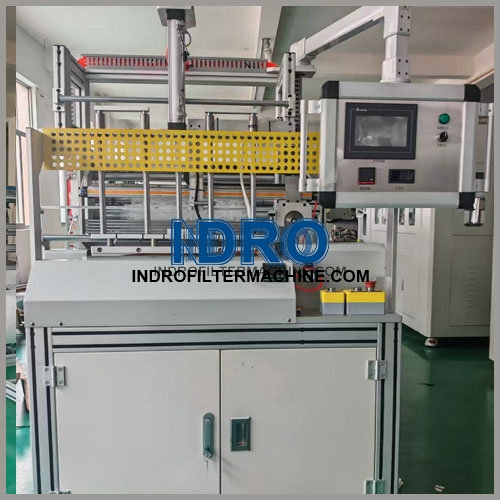

Partie 1 : Fabrication du corps de la cartouche filtrante multicouche enroulée
Fonctionnalités
/Contrôle automatique de la longueur de la membrane filtrante pour chaque couche
Contrôlez la longueur de chaque couche de membrane filtrante. Contrôlez le nombre de mètres utilisés pour chaque couche de membrane filtrante dans l'ensemble de l'élément filtrant.

/Cross Cutting Online
Coupez la longueur définie de la membrane filtrante qui doit être enroulée automatiquement pour chaque élément filtrant en ligne.

/Remontage automatique
Enveloppez automatiquement chaque élément filtrant en fonction du nombre de tours et de couches à enrouler.
/Soudage automatique
Après l'enroulement, la couture/le bord de la membrane est automatiquement soudé sur l'élément filtrant.
/Découpe verticale/latitudinale automatique en ligne
Couper et tailler en fonction de la longueur finale de l'élément filtrant.
/Contrôle précis de la qualité du filtre fini
Assurez-vous que la taille du diamètre extérieur de chaque élément filtrant et le nombre de mètres de la membrane filtrante utilisée répondent aux normes, puis des produits filtrants qualifiés sont fabriqués.
Dimensions de la machine : 330 cm x 150 cm x 200 cm (pour 6 couches, filtre de 20 pouces), lorsque vous avez des exigences particulières, les dimensions de la machine changeront en conséquence.
Alimentation : la valeur par défaut est 380 V, 50 Hz, triphasé, 4 kW, d'autres tensions sont personnalisables selon les clients de différents pays.

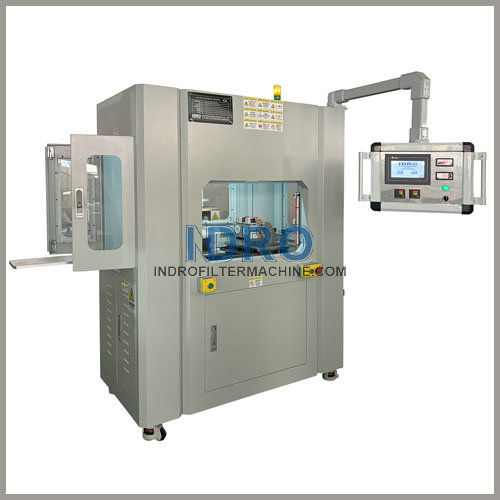

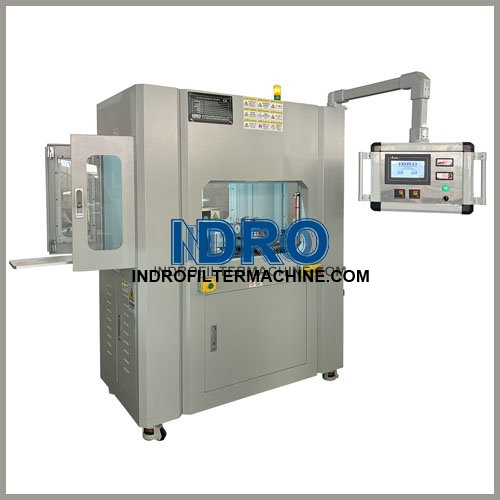

Partie 2 : Pièce de soudage du capuchon d'extrémité de la cartouche filtrante multicouche enroulée

Caractéristiques/Fonctions
Cette pièce sert à souder l'embout des cartouches filtrantes bobinées. Les embouts sont généralement de type 226 (à ailettes), 222 (à ailettes) et 222 (à ailettes).
Système de soudage des embouts : soudage infrarouge avec système de refroidissement par eau.
Dimensions de la machine : 176 x 95 x 200 cm pour deux embouts (une extrémité) par cercle. Les dimensions peuvent être adaptées en fonction des besoins spécifiques.
Alimentation : la valeur par défaut est 380 V, 50 Hz, triphasé, 6 kW, d'autres tensions sont personnalisables selon les clients de différents pays.
