Qu'est-ce que le soudeur d'embout de base à cartouche filtrante plissée ?
vues : 94
auteur : indrofiltermachine.com
temps de mise à jour : 2025-09-04 13:41:02
Les cartouches filtrantes plissées sont des composants essentiels dans de nombreux secteurs, notamment l'industrie pharmaceutique, le traitement de l'eau, l'agroalimentaire, la pétrochimie et l'électronique. Leur efficacité provient de leur conception plissée, qui maximise la surface et améliore les performances de filtration. Cependant, la fiabilité d'une cartouche filtrante plissée ne repose pas uniquement sur le matériau plissé : elle dépend également de son assemblage et de son étanchéité. L'un des processus les plus critiques de la fabrication des cartouches filtrantes plissées est le soudage des embouts.
C'est là qu'intervient la soudeuse de capuchons d'extrémité de cartouche filtrante plissée . Cet équipement spécialisé est conçu pour fixer solidement les capuchons d'extrémité en plastique au média filtrant plissé et au noyau, garantissant ainsi une performance sans fuite et une intégrité structurelle optimale. Sans cette machine, le filtre pourrait se détériorer sous pression, contaminer le fluide de traitement ou perdre en durabilité.
Dans cet article, nous explorerons ce qu'est le soudeur de capuchon d'extrémité de base, comment il fonctionne, ses principes de conception et de fonctionnement, son importance dans la production de filtres et les avantages qu'il offre aux fabricants de filtres. Qu'est-ce qu'un soudeur d'embout de base à cartouche filtrante plissée ?

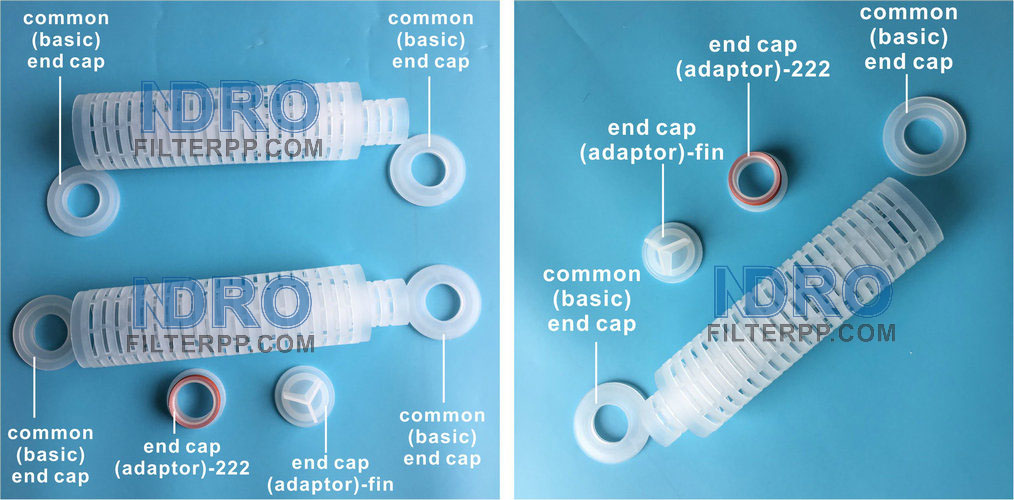

Une soudeuse de capuchons d'extrémité de cartouche filtrante plissée est un équipement de fabrication spécialisé utilisé pour coller ou souder les capuchons d'extrémité en plastique d'une cartouche filtrante plissée au média plissé et au noyau interne. Les capuchons d'extrémité sont essentiels car ils scellent les extrémités de la structure plissée, maintenant ainsi le filtre et empêchant le contournement du fluide.
Dans ce contexte, le terme « basique » désigne souvent le modèle le plus fondamental d'équipement de soudage de bouchons, généralement conçu pour les cartouches filtrantes standard de tailles courantes (longueurs de 10, 20, 30 et 40 pouces). Il permet d'effectuer la tâche essentielle de soudage de bouchons de manière efficace et fiable, sans l'automatisation avancée ni les capacités modulaires des systèmes de soudage plus complexes.
Cette machine est généralement conçue pour travailler avec des matériaux filtrants tels que le polypropylène (PP), le polyester (PET), le PES, le PVDF, la fibre de verre, le nylon, le PTFE ou d'autres polymères soudables couramment utilisés dans la production de filtres. En appliquant de la chaleur et de la pression de manière contrôlée, elle fait fondre les surfaces de contact et fixe définitivement l'embout à la cartouche. Comment fonctionne le soudeur d'embouts de base ?
Le soudeur de capuchon d'extrémité de base de cartouche filtrante plissée suit un principe de fonctionnement structuré : Chargement de l'assemblage de cartouches

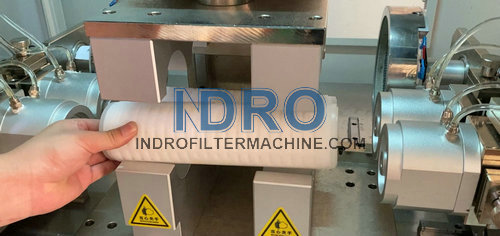

L'opérateur place les filtres semi-finis (avec les paquets de plis insérés dans la cage extérieure et le noyau intérieur) et l'embout en plastique requis dans le poste de soudage. Certaines machines sont équipées de dispositifs ou de moules assurant un alignement correct des composants. Processus de chauffage

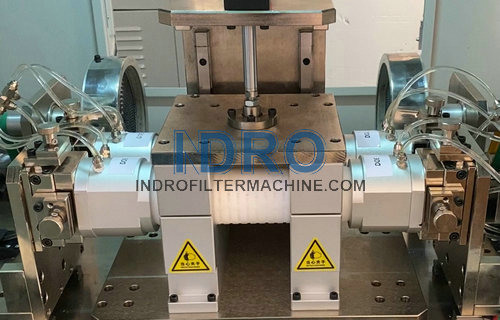

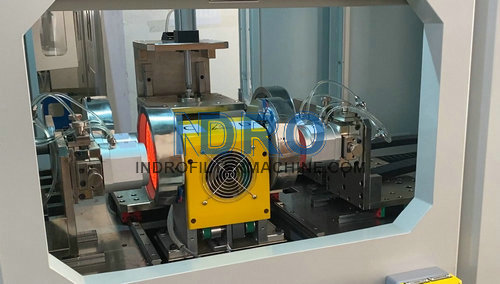

Le système de soudage utilise une source de chaleur, généralement infrarouge ou par conduction, pour faire fondre l'interface entre l'embout du filtre et le média filtrant plissé. Les systèmes infrarouges sont particulièrement appréciés dans les machines modernes, car ils assurent un chauffage uniforme et sans contact. Pressage et collage

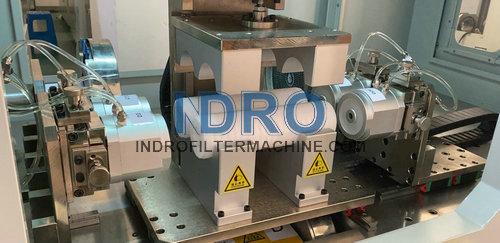

Une fois que le matériau atteint la température requise, la machine applique une pression pour plaquer l'embout sur la structure plissée et le noyau. Le thermoplastique fondu se solidifie en refroidissant, créant une liaison solide et permanente. Phase de refroidissement

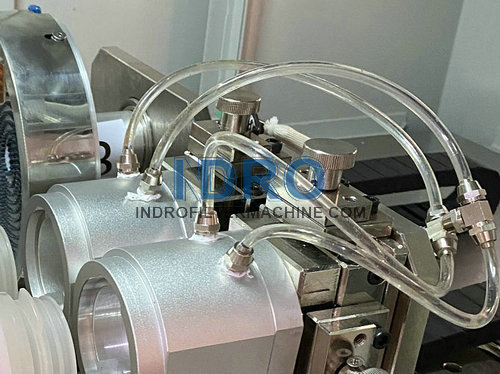

Pour maintenir la stabilité dimensionnelle de la cartouche, certains postes à souder sont équipés de systèmes de refroidissement. Cela permet au plastique fondu de se solidifier rapidement sans déformation. Déchargement

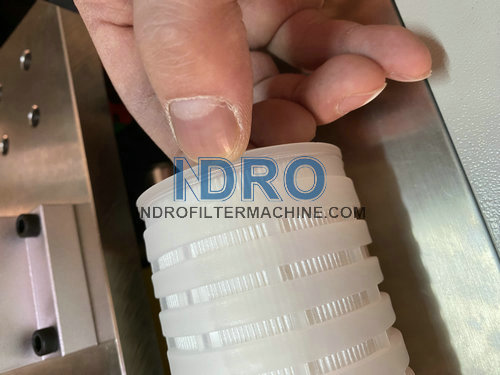

Après le soudage et le refroidissement, la cartouche filtrante finie avec son embout solidement soudé est retirée de la machine, prête pour un traitement ultérieur (comme le soudage de l'adaptateur, les tests ou l'emballage).
Caractéristiques principales d'un soudeur d'embouts de base
Bien que différents fabricants conçoivent leur équipement avec des variations, la plupart des soudeuses d'embouts de base incluent les caractéristiques suivantes : Système de chauffage de précision – Assure un soudage constant sans surchauffe ni sous-chauffe. Fixations réglables – Permettent à la machine de s’adapter à différentes longueurs et diamètres de cartouches. Commandes conviviales – Interfaces simplifiées pour les réglages de température, de pression et de temps. Construction durable – Conçu pour gérer des cycles de production élevés avec un temps d’arrêt minimal. Mécanismes de sécurité – Comprend des écrans de protection, des arrêts d'urgence et des capteurs pour protéger les opérateurs. Certains modèles plus avancés peuvent également être équipés de régulateurs de température numériques, d'automates programmables industriels (API) et de systèmes de chargement/déchargement automatisés. Cependant, une soudeuse d'embouts de base vise principalement à réaliser des soudures fiables sans complexité excessive.
Importance du soudage des embouts dans la fabrication des cartouches filtrantes
Le rôle du soudeur de bouchons d'extrémité de base est essentiel pour plusieurs raisons : Prévention des fuites
Un capuchon d'extrémité mal soudé peut permettre au liquide non filtré de contourner le support plissé, réduisant ainsi l'efficacité du filtre et contaminant le système. Intégrité structurelle
Les embouts maintiennent le média plissé en place, empêchant tout affaissement ou déplacement sous la pression. Des soudures solides garantissent la stabilité du filtre. Compatibilité
Différentes industries exigent des filtres résistants aux produits chimiques, à la pression et aux débits élevés. Un soudage approprié garantit que le filtre répond aux exigences de ces applications. Cohérence de la production
Les méthodes de soudage manuel ne garantissent pas des résultats uniformes. Un soudeur dédié garantit une qualité reproductible sur des milliers de cartouches. Rentabilité
En réduisant les déchets provenant de filtres défectueux, le soudeur contribue à réduire les coûts de production et à augmenter la rentabilité.
Avantages de l'utilisation d'un soudeur d'embouts de base
Investir dans une soudeuse de capuchon d'extrémité de base à cartouche filtrante plissée offre aux fabricants plusieurs avantages : Qualité fiable – Produit des soudures uniformes qui répondent aux normes de l’industrie. Efficacité améliorée – Réduit le temps nécessaire pour souder les embouts par rapport aux méthodes manuelles. Taux de rejet inférieurs – Minimise les filtres défectueux causés par une liaison incorrecte. Flexibilité – Peut s’adapter à différentes longueurs et diamètres de cartouches grâce à des fixations réglables. Convivial pour l’opérateur – Les modèles de base sont souvent plus faciles à apprendre et à utiliser que les machines entièrement automatisées. Durabilité – Conçus pour durer avec un minimum d’entretien, ce qui en fait un investissement rentable.
Applications du soudeur d'embouts de base
Le dispositif de soudage pour embouts de cartouche filtrante plissée est largement utilisé dans les industries exigeant une filtration haute performance. Applications typiques : Industrie pharmaceutique – Pour la filtration stérile des liquides et des gaz. Transformation des aliments et des boissons – Assurer la pureté de l’eau, de la bière, du vin, des jus et des produits laitiers. Fabrication électronique – Élimination des particules de l’eau ultrapure et des produits chimiques de traitement. Pétrochimie et pétrole et gaz – Filtration des fluides hydrauliques, des carburants et des lubrifiants. Traitement de l’eau – Production de cartouches pour la purification de l’eau industrielle et municipale.
Évolution de la technologie de soudage des embouts
Aux débuts de la fabrication des cartouches filtrantes, le collage était parfois réalisé à l'aide d'adhésifs. Bien qu'efficaces dans certains cas, ces adhésifs présentaient des risques de lixiviation chimique, une étanchéité plus fragile et des coûts de production plus élevés.
Le développement des machines à souder les embouts a permis d'éliminer ces problèmes en utilisant la chaleur et la pression plutôt que les adhésifs. Au fil du temps, la technologie a continué de progresser :
Du simple chauffage par conduction aux systèmes de chauffage infrarouge .
Des appareils à commande manuelle aux machines semi-automatiques et entièrement automatiques .
Des moules de taille unique aux systèmes ajustables multi-tailles , la soudeuse d'embouts de base reste la base de cette technologie. Si les modèles avancés offrent une automatisation et une vitesse supérieures, la version de base est souvent la machine d'entrée de gamme qui permet aux fabricants de produire des filtres fiables avec moins de complexité et d'investissement.
Choisir le bon soudeur d'embouts de base
Lors de la sélection d'un soudeur de capuchon d'extrémité de base à cartouche filtrante plissée, les fabricants doivent prendre en compte : Spécifications du filtre – Tailles des cartouches, matériaux et volume de production. Méthode de chauffage – Les systèmes infrarouges sont souvent supérieurs en termes de précision et de propreté. Facilité d’utilisation – Des commandes simples et une configuration rapide permettent de gagner du temps et de réduire les erreurs de l’opérateur. Besoins de maintenance – Les machines dotées de conceptions durables et de pièces faciles à remplacer minimisent les temps d’arrêt. Fiabilité du fournisseur – Choisir un fabricant de confiance garantit un équipement de qualité et un support après-vente.
Conclusion
La soudeuse de capuchons d'extrémité de cartouches filtrantes plissées joue un rôle essentiel dans la fabrication de filtres de haute qualité. Elle assure une adhérence solide, fiable et constante des capuchons d'extrémité au média filtrant plissé, essentielle à la performance et à la durabilité de la cartouche filtrante.
Bien qu'elle puisse être considérée comme le modèle de base par rapport aux systèmes automatisés avancés, la soudeuse de bouchons d'extrémité de base reste indispensable pour de nombreux fabricants de filtres. Elle offre un équilibre parfait entre rentabilité, fiabilité et simplicité d'utilisation. Grâce à cet équipement, les entreprises peuvent produire des filtres répondant aux normes exigeantes de secteurs tels que l'industrie pharmaceutique, l'agroalimentaire, le traitement de l'eau, l'électronique et la pétrochimie.
En bref, le soudeur de capuchon d’extrémité de base n’est pas seulement une machine : c’est l’épine dorsale de la production de cartouches filtrantes, garantissant que chaque filtre plissé fonctionne comme prévu dans les applications critiques dans le monde entier.
