Comment fabriquer des cartouches filtrantes plissées en capsule ? Les cartouches filtrantes plissées à capsule sont des composants essentiels de la filtration de précision, largement utilisées dans les secteurs pharmaceutique, agroalimentaire, microélectronique et des laboratoires. Leur conception compacte, leur haute efficacité et leur praticité en font la solution idéale pour les applications de filtration de petits volumes où l'hygiène et l'intégrité sont essentielles. Cet article vous guidera à travers l'ensemble du processus de fabrication des cartouches filtrantes plissées à capsule, en mettant l'accent sur l'utilisation de systèmes d'automatisation avancés, notamment des équipements fournis par Shanghai INDRO, leader du secteur des machines de filtration.
Nous explorerons chaque étape clé du processus de fabrication, en mettant l'accent sur la machine de soudage de capuchons de filtre INDRO , la lignede machines d'assemblage de cartouches filtrantes plissées INDRO et le système de soudage de capuchons d'extrémité de cartouches filtrantes infrarouges INDRO , qui permettent ensemble une production précise, cohérente et efficace de cartouches filtrantes à capsules de haute qualité.
1. Comprendre les cartouches filtrantes plissées à capsule Avant de se lancer dans le processus de fabrication, il est important de comprendre la structure et le fonctionnement des cartouches filtrantes plissées. Ces filtres sont des unités compactes qui comprennent généralement :
Une membrane plissée ou un média de profondeur
Noyaux de support intérieur et extérieur
Embouts (généralement en thermoplastiques comme le PP ou le PES)
Une coque de capsule intégrée (avec ou sans options d'aération/décompression)
Ces cartouches sont stérilisables, jetables et prêtes à l'emploi sans nécessiter de boîtiers de filtre, ce qui les rend idéales pour les applications de haute pureté.

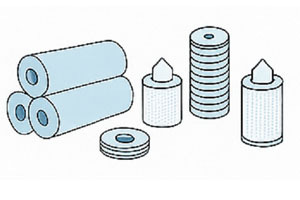

2. Préparation des matières premières La première étape de fabrication des cartouches filtrantes plissées à capsule implique une préparation minutieuse des matières premières. Parmi les principaux matériaux utilisés, on trouve :
Membrane filtrante : souvent fabriquée en PES, PTFE, PVDF ou nylon.
Couches de support : PP fondu-soufflé ou support non tissé pour soutenir la membrane plissée.
Embouts et matériaux du boîtier : Fabriqués à partir de polypropylène vierge ou d'autres polymères compatibles.
Éléments d'étanchéité : tels que joints toriques ou matériaux de soudage thermique.
Tous les matériaux doivent répondre à des normes de qualité strictes en matière de propreté, de compatibilité chimique et de performance de filtration. 3. Plissage et découpe de la membrane La membrane filtrante est plissée pour augmenter sa surface et maximiser le débit et la capacité de rétention des impuretés.Ce processus est automatisé grâce à des plissages. La membrane et ses couches de support sont combinées, puis plissées en plis uniformes.
Après le plissage, le matériau est découpé à la longueur exacte adaptée à la taille de la capsule. L'automatisation garantit la précision et minimise le gaspillage de matière.

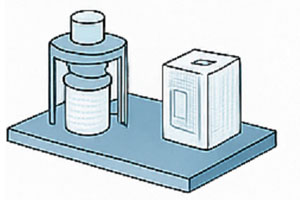

4. Insertion et assemblage du noyau filtrant Une fois le support plissé préparé, il est enroulé et inséré dans une structure interne. Cette étape est cruciale carle noyau assure la résistance mécanique et le soutien.
La ligne d'assemblage de cartouches filtrantes plissées INDROjoue ici un rôle central. Ce système avancé et ultra-rapide automatise :
Enroulement et insertion du support plissé dans le noyau interne
Montage de la cage ou de la gaine extérieure
Positionner correctement la cartouche pour le soudage
L'utilisation de cette ligne de machines garantit une production à grande vitesse avec une excellente régularité, une répétabilité et une intégrité du produit optimale. Les systèmes de contrôle et capteurs intelligents d'INDRO garantissent des tolérances strictes et minimisent les erreurs humaines lors de l'assemblage.
5. Soudage des embouts L'une des étapes les plus critiques de la fabrication des cartouches filtrantes plissées est le soudage des embouts. Ces derniers assurent non seulement l'étanchéité du média filtrant, mais assurent également l'intégrité structurelle et permettent une bonne direction du flux et une installation correcte.

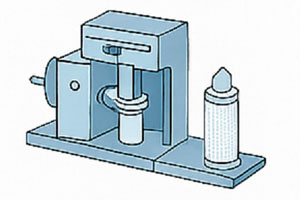

Les méthodes traditionnelles de soudage provoquent souvent des déformations ou des liaisons inégales, en particulier avec les thermoplastiques.INDRO a résolu cesdéfis avec sa machine de soudage de bouchons de filtre INDRO de pointe. Caractéristiques de la machine de soudage de bouchons de filtre INDRO
Soudage thermique de précision avec contrôles de température et de temps réglables
Répartition uniforme de la chaleur pour éviter la déformation du bouchon
Fonctionnement entièrement automatisé, réduisant la dépendance à la main-d'œuvre
Intégration avec les systèmes en amont et en aval de la chaîne de montage
Grâce à cet équipement, le filtre plissé est solidement soudé aux capuchons supérieur et inférieur, formant un joint étanche qui garantit l'intégrité de la filtration sous haute pression.

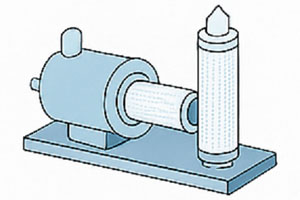

6. Soudage infrarouge des embouts pour des performances supérieures Pour les cartouches filtrantes haut de gamme, le systèmede soudage infrarouge INDRO offre une solution de pointe. La technologie de soudage infrarouge évite le contact direct, éliminant ainsi les risques de contamination et garantissant des soudures plus uniformes et précises. Avantages du système de soudage infrarouge INDRO
Soudage sans contact ultra-propre idéal pour les applications pharmaceutiques et biotechnologiques
Contrôle thermique supérieur pour les membranes délicates
Système de refroidissement par eau intégré pour préserver les propriétés du média filtrant
La rétroaction en boucle fermée garantit une qualité de soudage constante
Le système est particulièrement avantageux lorsque l'on travaille avec des matériaux hautes performances comme le PTFE ou lorsqu'une conformité réglementaire stricte est requise.
Cela fait du système de soudage des embouts de cartouche filtrante infrarouge INDRO un choix privilégié parmi les fabricants visant le plus haut niveau de production de cartouches filtrantes plissées à capsule.
7. Assemblage de la capsule Après avoir soudé le filtre plissé en capsule, la coque extérieure et les interfaces de connexion sont fixées. Cela peut inclure :
Raccords d'entrée et de sortie (par exemple, raccords cannelés, tri-clamps sanitaires)
Ports d'aération ou ports d'échantillonnage
Mécanismes de décharge de pression (si nécessaire)
Cette étape comprend également le scellage final et le marquage laser ou l’étiquetage pour l’identification du produit.
La ligne de machines d'assemblage de cartouches filtrantes plissées INDRO intègre ces étapes avec un positionnement automatisé, un scellage par ultrasons ou thermique et une sérialisation ou un marquage par code-barres en option.
8. Tests d'intégrité et contrôle qualité Chaque cartouche filtrante plissée à capsule est soumise à des contrôles qualité rigoureux avant sa commercialisation. Les tests d'intégrité courants comprennent :
Test du point de bulle
Essai de flux de diffusion
Essai de flux direct ou de chute de pression
Des équipements de test d'intégrité automatisés peuvent être intégrés à la chaîne d'assemblage INDRO, garantissant ainsi des tests 100 % en ligne sans interruption du flux de production. Les autres contrôles qualité incluent l'inspection visuelle, la mesure dimensionnelle et l'évaluation de l'intégrité mécanique.
Tous les résultats sont enregistrés numériquement pour la traçabilité et la conformité aux normes ISO et GMP.
9. Nettoyage, stérilisation et emballage Selon l'application, les cartouches filtrantes à capsules peuvent subir des processus de nettoyage ou de stérilisation tels que :
Rinçage à l'eau ultra pure
Irradiation gamma
Simulation ou validation de vapeur en place (SIP)

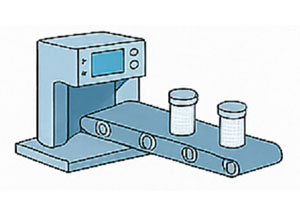

Après stérilisation (si nécessaire), les cartouches sont séchées et conditionnées en salle blanche à l'aide de systèmes d'emballage automatisés. Chaque filtre est conditionné individuellement dans des sachets ou sachets stériles et inviolables, avec un étiquetage clair indiquant le numéro de lot, la date de fabrication et les instructions d'utilisation.

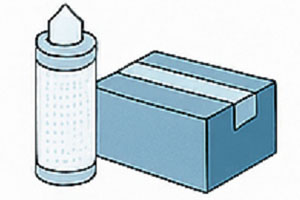

10. Inspection finale et expédition Une inspection visuelle finale garantit que les capsules sont exemptes de défauts, de contaminants ou d'erreurs d'étiquetage. Une fois approuvées, elles sont conditionnées selon les spécifications du client et expédiées avec les certificats de qualité et la documentation correspondante.
Les systèmes de suivi intelligent et compatibles MES d'INDRO permettent une traçabilité complète de la matière première à l'expédition finale.
Conclusion : L'automatisation pour l'excellence dans la fabrication de filtres La fabrication de cartouches filtrantes plissées est un processus de précision exigeant un haut niveau de propreté, de répétabilité et d'assurance qualité. L'utilisation de technologies d'automatisation et de soudage avancées, notamment celles d'un fabricant de confiance comme Shanghai INDRO, améliore considérablement la fiabilité, la sécurité et la productivité du processus.
En tirant parti de :
les fabricants peuvent répondre à la demande mondiale croissante de filtres à capsules de haute qualité avec confiance et efficacité.
Alors que les industries continuent d’exiger de meilleures performances de filtration, l’adoption de ces technologies n’est plus une option : c’est une nécessité pour une fabrication compétitive.
